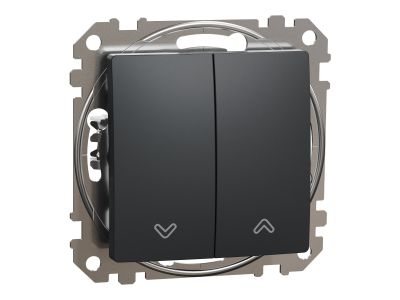

Przycisk żaluzjowy, czarny antracyt, Sedna Design & Elements | SDD114114 Schneider Electric

Opis i Kluczowe Cechy

Przycisk żaluzjowy z serii Sedna Design & Elements od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie elektroinstalacyjne, które łączy nowoczesną estetykę z najwyższą funkcjonalnością. Produkt o numerze katalogowym SDD114114 wyróżnia się eleganckim wykończeniem w kolorze czarnego antracytu, uzyskanym dzięki precyzyjnemu malowaniu powierzchni. Wykorzystanie wysokiej jakości tworzywa termoplastycznego o zwiększonej odporności na promieniowanie UV gwarantuje, że element zachowa swój pierwotny wygląd i właściwości mechaniczne nawet przy długotrwałej ekspozycji na światło słoneczne.

• Wysoka wydajność prądowa: Zakres mocy wynoszący 2300 W pozwala na bezpieczne sterowanie napędami rolet i żaluzji o znacznym poborze energii.
• Innowacyjne zaciski bezśrubowe: Zastosowanie mechanizmu bezśrubowego znacząco skraca czas montażu i zapewnia stałą siłę docisku przewodów, co eliminuje ryzyko poluzowania się styku w wyniku drgań.
• Kompaktowe wymiary: Obudowa o wymiarach 73x73 mm przy głębokości 37 mm (z czego tylko 24 mm wystaje poza płaszczyznę montażową) ułatwia instalację w standardowych puszkach podtynkowych.
• Precyzyjne przygotowanie: Producent określił optymalną długość zdejmowanej izolacji na 13 mm, co pozwala na idealne osadzenie żyły w zacisku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Stopień ochrony IP20 definiuje przeznaczenie przycisku do pracy wewnątrz budynków, w suchych pomieszczeniach, zapewniając ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Wykorzystane materiały termoplastyczne są zgodne z dyrektywami dotyczącymi trwałości i bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przycisk żaluzjowy Sedna Design jest dedykowany do systemów sterowania osłonami okiennymi w budownictwie mieszkaniowym oraz komercyjnym. Dzięki swojej wytrzymałości i estetyce idealnie sprawdza się w nowoczesnych apartamentach, biurach oraz hotelach. Jest to element typu monostabilnego (przycisk), co oznacza, że wymaga trzymania klawisza w celu kontynuacji ruchu rolety, co daje użytkownikowi pełną kontrolę nad stopniem zasłonięcia okna. Należy pamiętać, że osprzęt z serii Sedna Design & Elements nie jest kompatybilny ze starszą serią Sedna, co jest kluczowe przy planowaniu rozbudowy istniejących instalacji.

Wskazówki Montażowe

Montaż podtynkowy powinien być przeprowadzony w standardowej puszce instalacyjnej. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Kluczowe kroki instalacyjne obejmują:

• Przygotowanie przewodów poprzez zdjęcie izolacji na odcinku dokładnie 13 mm.
• Wprowadzenie żył do zacisków bezśrubowych – mechanizm automatycznie zablokuje przewód, zapewniając optymalny styk elektryczny.
• Prawidłowe osadzenie mechanizmu w puszce i dokręcenie pazurków lub wkrętów montażowych.
• Montaż ramki ozdobnej (sprzedawanej oddzielnie) oraz klawiszy sterujących.

FAQ

1. Czy ten przycisk pasuje do ramek ze starej serii Sedna?
Nie, produkty z nowej linii Sedna Design & Elements posiadają inną konstrukcję mechaniczną i nie są kompatybilne ze starszą serią Sedna.

2. Jaki jest maksymalny prąd obciążenia dla tego przycisku?
Przycisk jest przystosowany do pracy z mocą do 2300 W, co przy napięciu 230V odpowiada prądowi znamionowemu 10A.

3. Czy materiał, z którego wykonano przycisk, zżółknie z czasem?
Nie, zastosowane tworzywo termoplastyczne posiada specjalne dodatki zwiększające odporność na promieniowanie UV, co zapobiega odbarwieniom i degradacji materiału.
