Przycisk żaluzjowy bez ramki 10AX250V aluminium, Asfora | EPH1300561 Schneider Electric

Opis i Kluczowe Cechy

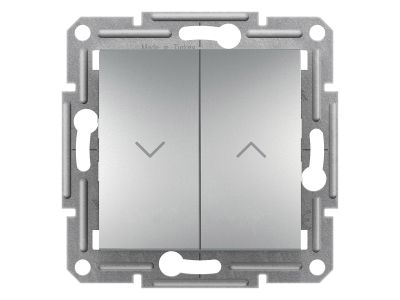

Przycisk żaluzjowy bez ramki z serii Asfora marki Schneider Electric, model EPH1300561, przeznaczony do sterowania roletami i żaluzjami w instalacjach jednofazowych. Wykonany w eleganckim kolorze aluminium, zapewnia obciążalność 10AX przy napięciu 250 V, co gwarantuje bezpieczną pracę z silnikami indukcyjnymi bez ryzyka przeciążenia styków. Montaż ułatwiają bezgwintowe zaciski oraz solidna ramka montażowa z galwanizowanego metalu.

• Obciążalność 10AX / 250 V: Przystosowany do sterowania silnikami rolet i żaluzji, zapewnia odporność na prądy rozruchowe i indukcyjne obciążenia.
• Bezgwintowe zaciski (push-in): Szybkie i pewne podłączenie przewodów bez użycia narzędzi – oszczędność czasu podczas instalacji.
• Długie pazury z metalowymi prowadnicami: Utrzymywane w pozycji pionowej, ułatwiają precyzyjne mocowanie w puszce instalacyjnej i zwiększają bezpieczeństwo montażu.
• Czytelny schemat i oznaczenie zacisków: Intuicyjna identyfikacja punktów podłączenia, minimalizująca ryzyko pomyłki.
• Galwanizowana metalowa ramka montażowa z nacięciami pozycjonującymi: Wytrzymała konstrukcja ułatwiająca wypoziomowanie oraz montaż w ramkach wielokrotnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla łączników instalacyjnych i jest oznaczony znakiem CE. Został zaprojektowany oraz wyprodukowany zgodnie z obowiązującymi przepisami bezpieczeństwa, co potwierdza jego niezawodność w użytkowaniu domowym i komercyjnym.

Zastosowanie

Przycisk żaluzjowy Asfora dedykowany jest do miejscowego sterowania napędami żaluzji, rolet, markiz oraz innych odbiorników o charakterze indukcyjnym. Sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących obwodów.

• Sterowanie góra/dół roletami i żaluzjami w budynkach mieszkalnych i biurowych.
• Sterowanie markizami i screenami w systemach zacieniających.
• Współpraca z centralnymi systemami automatyki budynkowej (kompatybilność z ramkami wielokrotnymi Asfora).
• Montaż w punktach dostępowych dla użytkowników – korytarze, sale konferencyjne, pomieszczenia socjalne.

Wskazówki Montażowe

Montaż i podłączenie przycisku żaluzjowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu w standardowej puszce instalacyjnej na ścianę. Przewody należy podłączyć do bezgwintowych zacisków zgodnie z oznaczeniami na obudowie – nie stosować nadmiernej siły. Moment dokręcania ewentualnych śrub mocujących (jeśli występują) należy utrzymać zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego oraz długości linii.

FAQ

• Czy przycisk posiada podświetlenie LED? Producent nie przewidział w tym modelu wbudowanego podświetlenia – wskaźnik stanu można uzyskać poprzez zastosowanie oddzielnej sygnalizacji w obwodzie sterowania.
• Jaki jest stopień ochrony IP tego łącznika? Producent nie podaje konkretnego stopnia ochrony. Przycisk przeznaczony jest do montażu wewnątrz budynków, w suchych pomieszczeniach – typową ochroną dla tej klasy urządzeń jest IP20, jednak dla zachowania bezpieczeństwa należy unikać instalacji w miejscach narażonych na wilgoć.
• Jaki tryb pracy styków realizuje ten łącznik? Jest to łącznik żaluzjowy przeznaczony do załączania i wyłączania silników jednofazowych (np. góra/dół). Szczegółową konfigurację elektryczną – w zależności od rodzaju napędu – należy zweryfikować na podstawie schematu dołączonego do produktu.
