Przycisk żaluzjowy 10AX, 250V, zaciski śrubowe, biały AZ1/11 Simon Akord | AZ1/11 Kontakt Simon

Alternatywny kod produktu: WMAL-440xxx-1012

Opis i Kluczowe Cechy

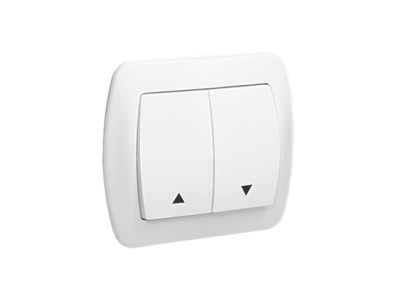

Przycisk żaluzjowy Simon Akord (symbol AZ1/11) to element sterujący przeznaczony do obsługi napędów rolet, markiz i żaluzji w instalacjach domowych i biurowych. Dzięki prądowi znamionowemu 10AX (dla obciążeń indukcyjnych) oraz napięciu 250 V zapewnia bezpieczne łączenie silników bez ryzyka przeciążenia styków. Zaciski śrubowe ułatwiają pewne i trwałe podłączenie przewodów. Produkt dostępny w kolorze białym, pasującym do standardowych ramek i osprzętu elektroinstalacyjnego.

• Prąd znamionowy 10AX: Dedykowany kategorii obciążeń indukcyjnych – umożliwia bezpieczne sterowanie silnikami rolet, markiz i żaluzji bez ryzyka przegrzania lub uszkodzenia styków.
• Napięcie znamionowe 250 V: Zgodny z typową instalacją jednofazową 230 V/50 Hz, gwarantuje kompatybilność z siecią domową i biurową.
• Zaciski śrubowe: Zapewniają mocne i stabilne połączenie przewodów, co minimalizuje spadki napięcia i podnosi niezawodność układu sterowania.
• Kolor biały: Uniwersalny design dopasowujący się do większości aranżacji wnętrz oraz dostępnych ramek serii Akord.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania oraz zgodność z podstawowymi standardami elektrotechnicznymi. Przy montażu należy przestrzegać lokalnych przepisów instalacyjnych.

Zastosowanie

Przycisk żaluzjowy AZ1/11 został zaprojektowany do bezpośredniego sterowania napędami elektrycznymi w systemach osłon okiennych. Sprawdzi się w następujących scenariuszach:

• Sterowanie roletami wewnętrznymi i zewnętrznymi w domach, biurach i obiektach użyteczności publicznej.
• Obsługa markiz tarasowych i pergol – podawanie impulsów w górę/dół do siłowników.
• Zdalne przełączanie żaluzji poziomych i pionowych w systemach automatyki budynkowej.
• Element układu sterowania bramami garażowymi i wiatami – jako przycisk chwilowy (monostabilny).

Wskazówki Montażowe

Montaż przycisku żaluzjowego Simon Akord powinien być wykonany wyłącznie przez osobę posiadającą uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Zastosuj przewody o przekroju dostosowanym do prądu 10 AX (zalecany min. 1,5 mm²) i dokręć śruby momentem podanym w instrukcji producenta. Urządzenie przeznaczone do montażu w puszkach podtynkowych lub natynkowych – nie wymaga szyny DIN.

FAQ

• Czy przycisk żaluzjowy AZ1/11 ma wbudowane podświetlenie LED? Nie, produkt nie posiada wbudowanego podświetlenia. W razie potrzeby można zastosować zewnętrzną sygnalizację w ramce lub obwodzie sterowania.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje konkretnego stopnia IP dla samego przycisku. Montowany w puszce podtynkowej z ramką uzyskuje typowy dla instalacji wewnętrznych stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wodą).
• Czy styk przycisku jest chwilowy czy z podtrzymaniem? To przycisk żaluzjowy – standardowo wyposażony w styk chwilowy (monostabilny). Po naciśnięciu zwierający, po zwolnieniu wraca do pozycji spoczynkowej. Idealny do wysyłania impulsów sterujących do przekaźników lub siłowników.
