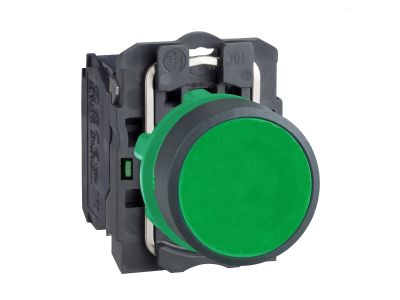

Przycisk z samopowrotem Fi-22mm kryty zielony 1NO bez oznaczenia | XB5AA31 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB5, model XB5AA31, to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem samopowrotu (impulsowym), co oznacza, że styk powraca do swojej pierwotnej pozycji natychmiast po zwolnieniu nacisku przez operatora. Wyposażony w jeden styk zwierny (1 NO), przycisk ten stanowi fundament systemów sterowania i sygnalizacji.

• Wytrzymała konstrukcja: Podwójnie izolowana plastikowa ramka gwarantuje nie tylko bezpieczeństwo elektryczne, ale również wyjątkową odporność na działanie agresywnych środków chemicznych, co jest kluczowe w przemyśle spożywczym czy chemicznym.
• Wysoka szczelność: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, komponent jest całkowicie odporny na pył, silne strumienie wody pod ciśnieniem oraz mycie gorącą wodą, co pozwala na jego eksploatację w ekstremalnych warunkach otoczenia.
• Ergonomia i widoczność: Kryty profil przycisku w kolorze zielonym zapewnia doskonałą widoczność i intuicyjną obsługę, minimalizując ryzyko pomyłek podczas sterowania procesami.
• Szeroki zakres temperatur: Możliwość pracy w temperaturach od -40°C do +70°C sprawia, że produkt jest wszechstronny i niezawodny niezależnie od klimatu czy specyfiki hali produkcyjnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na wibracje i trudne warunki korozyjne. Zgodność z normami Typu 4X (NEMA) oraz rygorystycznymi standardami IEC sprawia, że przycisk XB5AA31 jest dopuszczony do użytku w instalacjach na całym świecie, gwarantując pełną kompatybilność z nowoczesnymi systemami automatyki.

Zastosowanie

Przycisk Harmony XB5 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie maszyn (OEM): Jako element paneli sterowniczych maszyn pakujących, obrabiarek czy linii montażowych.
• Przemyśle spożywczym: Dzięki odporności na mycie pod wysokim ciśnieniem (IP69K).
• Infrastrukturze: W systemach sterowania oświetleniem, wentylacją czy bramami przemysłowymi.
• Szafach sterowniczych: Jako standardowy element interfejsu człowiek-maszyna (HMI) montowany w otworach o średnicy 22 mm.

Wskazówki Montażowe

Montaż przycisku XB5AA31 jest szybki i intuicyjny, co znacząco redukuje czas prefabrykacji szaf sterowniczych:

• Otwór montażowy: Standardowa średnica 22,5 mm zapewnia kompatybilność z większością pulpitów i obudów sterowniczych.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych pozwala na pewne i trwałe połączenie przewodów. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku.
• Modułowość: Konstrukcja modułowa umożliwia łatwą wymianę bloku styków lub samego napędu bez konieczności demontażu całej instalacji, co upraszcza konserwację.
• Moment dokręcania: Należy przestrzegać zalecanych momentów dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów i zapewnić stabilność połączenia przy wibracjach.

FAQ

1. Czy przycisk XB5AA31 posiada podświetlenie?
Nie, ten konkretny model jest przyciskiem niepodświetlanym. Jeśli wymagana jest sygnalizacja świetlna, należy wybrać model z serii Harmony XB5 z wbudowaną diodą LED.

2. Czy mogę dołożyć dodatkowe styki do tego przycisku?
Tak, modułowa konstrukcja serii Harmony XB5 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych (NO lub NC) w zależności od potrzeb danej aplikacji.

3. Czy plastikowa ramka jest wystarczająco trwała do przemysłu ciężkiego?
Tak, zastosowany wysokiej jakości plastik jest odporny na uderzenia i korozję chemiczną, co w wielu środowiskach (np. tam, gdzie występuje zasolenie lub silne detergenty) czyni go lepszym wyborem niż ramki metalowe.
