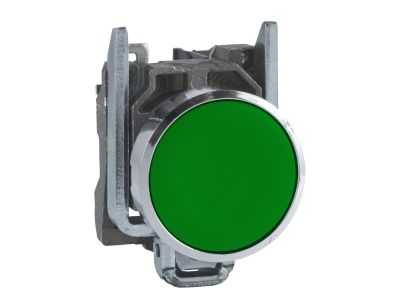

Przycisk z samopowrotem Fi-22mm kryty zielony 1NO bez oznaczenia | XB4BA31 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BA31 to profesjonalne rozwiązanie dedykowane do systemów automatyki i sterowania przemysłowego. Urządzenie charakteryzuje się mechanizmem samopowrotnym (impulsowym), co oznacza, że styk powraca do swojej pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora. Wyposażony w jeden styk zwierny (1 NO - Normally Open), przycisk ten idealnie nadaje się do inicjowania procesów, takich jak start maszyn czy załączanie obwodów pomocniczych.

• Wytrzymała konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną, co jest kluczowe w środowiskach narażonych na uderzenia i silne wibracje.
• Ergonomia i estetyka: Kryty profil przycisku w kolorze zielonym pozwala na szybką identyfikację funkcji (zazwyczaj start/załączenie), minimalizując ryzyko pomyłek operatorskich.
• Niezawodne połączenia: Zastosowanie zacisków śrubowych gwarantuje trwałe i stabilne połączenie przewodów, odporne na poluzowanie pod wpływem drgań maszynowych.
• Modularność: Konstrukcja serii Harmony XB4 pozwala na łatwą rozbudowę o dodatkowe styki lub wymianę elementów napędu, co znacząco obniża koszty serwisowania.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i trwałości. Posiada certyfikację morską, co potwierdza jego przydatność w najbardziej wymagających aplikacjach offshore. Wysoki stopień ochrony IP66, IP67, IP69 oraz IP69K świadczy o całkowitej pyłoszczelności oraz odporności na silne strumienie wody pod wysokim ciśnieniem i temperaturą. Dodatkowo, zgodność z klasyfikacją Typ 4X zapewnia odporność na korozję, co jest niezbędne w przemyśle chemicznym i spożywczym.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do +70°C, przycisk XB4BA31 znajduje zastosowanie w ekstremalnych warunkach klimatycznych i technologicznych. Jest powszechnie wykorzystywany w:

• Pulpitach sterowniczych maszyn produkcyjnych i obrabiarek.
• Systemach transportu bliskiego i liniach montażowych.
• Przemyśle spożywczym i farmaceutycznym (ze względu na łatwość czyszczenia i odporność IP69K).
• Infrastrukturze budynkowej oraz systemach HVAC.
• Aplikacjach morskich i portowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i przystosowany do standardowych otworów montażowych o średnicy 22,5 mm. Aby zapewnić długowieczność instalacji, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Należy przygotować otwór o średnicy 22 mm zgodnie ze standardem rynkowym, co zapewnia pełną kompatybilność z istniejącymi pulpitami.
• Moment dokręcania: Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego styku elektrycznego.
• Uszczelnienie: Należy upewnić się, że uszczelka pod głowicą przycisku jest prawidłowo ułożona, co zagwarantuje deklarowany stopień ochrony IP.

FAQ

• Czy przycisk posiada oznaczenia na czole? Nie, model XB4BA31 posiada gładką, zieloną powierzchnię bez dodatkowych nadruków, co pozwala na uniwersalne zastosowanie.
• Czy mogę dołożyć drugi styk do tego przycisku? Tak, modułowa konstrukcja Harmony XB4 pozwala na montaż dodatkowych bloków styków pomocniczych (NO lub NC) na wsporniku montażowym.
• Czy metalowa ramka jest odporna na korozję? Tak, chromowana powłoka metalowej ramki zapewnia wysoką odporność na czynniki zewnętrzne oraz estetyczny wygląd przez długi czas eksploatacji.
