Przycisk szklany dotykowy do automatyki domowej dowolnego producenta 24V, czarny | GS4-DC-B F&F

Opis i Kluczowe Cechy

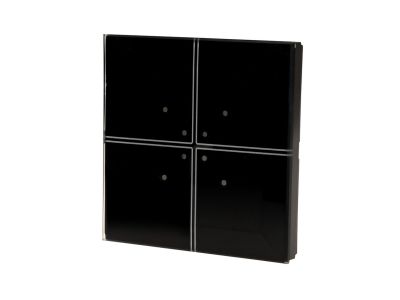

Przycisk szklany dotykowy GS4-DC-B (symbol GS4-DC-B) to elegancki panel sterujący do systemów automatyki domowej zasilanych napięciem 24V DC. Wyposażony w cztery niezależne sensory dotykowe, umożliwia wygodne zarządzanie obwodami oświetlenia, rolet czy innych odbiorników. Dzięki podświetleniu zbliżeniowemu i stanowemu użytkownik zawsze wie, gdzie znajdują się strefy dotykowe i jaki jest aktualny stan wyjścia. Montowany w puszce instalacyjnej o średnicy Ø60 mm.

• 4 niezależne przyciski dotykowe: Pozwalają na sterowanie wieloma obwodami z jednego panelu, redukując liczbę urządzeń w instalacji.
• Tryby pracy: bistabilny i monostabilny (ustawiane niezależnie dla każdego przycisku): Dają elastyczność w doborze zachowania wyjścia – od przełączania dwustanowego po chwilowe załączanie (np. do dzwonków lub impulsów dla styczników).
• Wyjście napięciowe oraz bezpotencjałowe (otwarty kolektor, OC): Umożliwiają współpracę zarówno z wejściami wysokiego stanu, jak i z układami wymagającymi zwarcia do masy – kompatybilne z większością systemów automatyki budynkowej.
• Podświetlenie punktowe z regulacją jasności (oddzielnie dla stanu włączonego i wyłączonego): Białe światło przy zbliżeniu wskazuje lokalizację sensorów, a pomarańczowe potwierdza aktywację wybranego obwodu. Regulacja jasności pozwala dopasować intensywność do warunków otoczenia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodność w instalacjach niskonapięciowych 24V DC.

Zastosowanie

Przycisk szklany GS4-DC-B idealnie sprawdza się w nowoczesnych instalacjach inteligentnego budynku, gdzie liczy się estetyka i funkcjonalność. Może być stosowany zarówno w domach jednorodzinnych, jak i w biurach czy hotelach.

• Sterowanie oświetleniem LED – załączanie, wyłączanie, ściemnianie (przy współpracy z odpowiednim modułem).
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC – tryb monostabilny idealny do chwilowych sygnałów.
• Sygnalizacja stanu w systemach alarmowych lub przyzywowych – podświetlenie pomarańczowe informuje o aktywności.
• Integracja z dowolnym systemem automatyki domowej (np. KNX, DALI, Modbus) poprzez odpowiedni interfejs – uniwersalne wyjścia 24V/OC ułatwiają podłączenie.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu w puszce instalacyjnej o średnicy Ø60 mm (głębokość min. 40 mm). Należy podłączyć zasilanie 24V DC (zgodne z polaryzacją – oznaczenia na obudowie) oraz przewody wyjściowe do odpowiednich zacisków. Przekrój przewodów dobrać do spodziewanego obciążenia (maksymalny obciążalność wyjścia nie jest określona w danych wejściowych – należy sprawdzić w dokumentacji systemu automatyki). Wszelkie regulacje (tryby, rodzaj wyjścia, jasność podświetlenia) należy ustawić przed zamknięciem puszki zgodnie z instrukcją producenta.

FAQ

• Czy podświetlenie jest zawsze włączone? Podświetlenie punktowe reaguje na zbliżenie dłoni – w trybie czuwania jest wyłączone, a po wykryciu zbliżenia zapala się białe światło wskazujące sensory. Po naciśnięciu i załączeniu obwodu zapala się pomarańczowe światło, które gaśnie po wyłączeniu. Jasność obu kolorów można regulować oddzielnie.
• Jaka jest różnica między trybem bistabilnym a monostabilnym? W trybie bistabilnym każde naciśnięcie zmienia stan wyjścia (załącz/wyłącz). W trybie monostabilnym wyjście jest załączone tylko podczas naciskania – idealne do wysyłania krótkich impulsów sterujących.
• Jakiego sygnału spodziewać się na wyjściu? Można wybrać sygnał napięciowy (na wyjściu OUT pojawia się +24V w stanie aktywnym) lub bezpotencjałowy (wyjście typu otwarty kolektor, które w stanie aktywnym zwierane jest do 0V). Wyboru dokonuje się przełącznikami konfiguracyjnymi na tyle urządzenia, niezależnie dla każdego przycisku.
