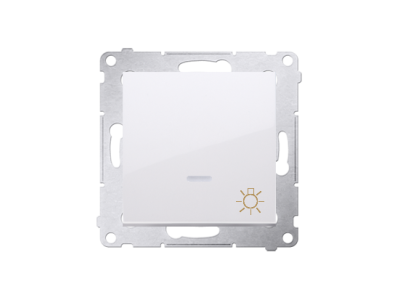

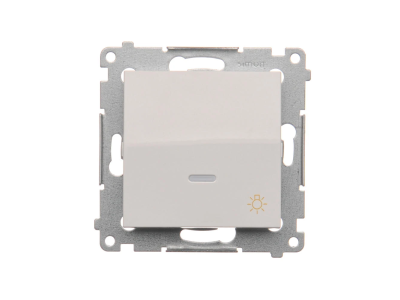

Przycisk "światło" z podświetleniem LED (moduł) 10AX 250V, szybkozłącza, biały DS1L.01/11 Simon 54 | DS1L.01/11 Kontakt Simon

Alternatywny kod produktu: WMDL-081xxx-011

Opis i Kluczowe Cechy

Przycisk "światło" z serii Simon 54 o oznaczeniu DS1L.01/11 to zaawansowany moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Wykorzystanie mechanizmu szybkozłączy znacząco skraca czas instalacji, eliminując konieczność użycia narzędzi do dokręcania zacisków śrubowych i gwarantując stałą siłę docisku przewodu, co zapobiega jego poluzowaniu w wyniku drgań lub zmian temperatury.

Kluczowym elementem modułu jest zintegrowane podświetlenie LED w kolorze niebieskim, które pełni funkcję orientacyjną, ułatwiając lokalizację łącznika w ciemności. Estetyczne wykończenie w kolorze białym (RAL 9003) oraz wykonanie z wysokiej jakości tworzywa termoplastycznego wzmocnionego dodatkami uszlachetniającymi sprawia, że produkt jest odporny na promieniowanie UV oraz uszkodzenia mechaniczne. Piktogram "żarówki" na klawiszu jednoznacznie identyfikuje funkcję obwodu, co podnosi intuicyjność obsługi systemu oświetleniowego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

Zastosowanie

Przycisk DS1L.01/11 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz użyteczności publicznej. Jako łącznik monostabilny (odbijający), idealnie współpracuje z przekaźnikami bistabilnymi, automatami schodowymi oraz systemami inteligentnego domu (Smart Home), gdzie wymagany jest impuls elektryczny do zmiany stanu oświetlenia. Dzięki podświetleniu LED, jest to rozwiązanie rekomendowane do ciągów komunikacyjnych, klatek schodowych, korytarzy oraz łazienek, gdzie widoczność osprzętu po zmroku jest kluczowa dla bezpieczeństwa użytkowników.

Wskazówki Montażowe

• Przygotowanie przewodów: Należy odizolować końcówki przewodów sztywnych (drut) na długości wskazanej na obudowie mechanizmu (ok. 11-12 mm).
• Instalacja w puszce: Moduł przeznaczony jest do montażu podtynkowego w standardowej puszce instalacyjnej o średnicy 60 mm. Solidne pazurki montażowe zapewniają stabilne osadzenie mechanizmu nawet w płytkich puszkach.
• Podłączenie: Dzięki zastosowaniu szybkozłączy, przewody należy wsunąć w odpowiednie otwory zaciskowe do momentu wyczucia oporu. Mechanizm pozwala na mostkowanie przewodów w obrębie jednego zacisku.
• Ramka: Produkt jest modułem i wymaga dokupienia ramki zewnętrznej z serii Simon 54 lub Simon 54 Nature.

FAQ

• Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego? W większości konfiguracji podświetlenie w tym modelu działa szeregowo z odbiornikiem, jednak przy źródłach światła LED o bardzo małej mocy może być wymagane zastosowanie kondensatora eliminującego miganie.
• Czy przycisk można zamontować w ramkach wielokrotnych? Tak, konstrukcja mostka pozwala na precyzyjne zestawianie modułów w ramkach od pojedynczej do pięciokrotnej, zarówno w pionie, jak i w poziomie.
• Jaki jest stopień ochrony tego przycisku? Standardowo jest to IP20, jednak po zastosowaniu uszczelki pod klawisz oraz uszczelki ramki, produkt może pracować w środowisku o podwyższonej wilgotności (IP44).
