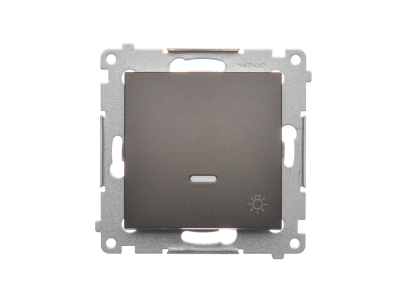

Przycisk „światło” z podświetleniem LED 10AX, 250V, szybkozłącza, brąz mat DS1L.01/46 Simon 54 | DS1L.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-081xxx-046

Opis i Kluczowe Cechy

Przycisk „światło” z podświetleniem LED Simon, model DS1L.01/46, to łącznik chwilowy przeznaczony do sterowania obwodami elektrycznymi. Zaprojektowany do pracy przy prądzie znamionowym 10 A (obciążenie żarowe) i napięciu 250 V AC, zapewnia bezpieczne przełączanie sygnałów sterujących bez ryzyka przeciążenia. Wyposażony w szybkozłącza ułatwiające i przyspieszające montaż. Wykonany w kolorze brąz mat, pasuje do wielu aranżacji wnętrz.

• Prąd znamionowy 10 A (obciążenie żarowe): Umożliwia bezpośrednie sterowanie odbiornikami o mocy do 2300 W przy napięciu 230 V AC, bez konieczności stosowania dodatkowego stycznika.
• Napięcie pracy 250 V AC: Gwarantuje kompatybilność z typowymi instalacjami domowymi i przemysłowymi, a także z systemami 230 V/400 V.
• Podświetlenie LED: Wbudowana dioda LED ułatwia lokalizację przycisku w ciemności, zwiększając komfort użytkowania oraz bezpieczeństwo obsługi.

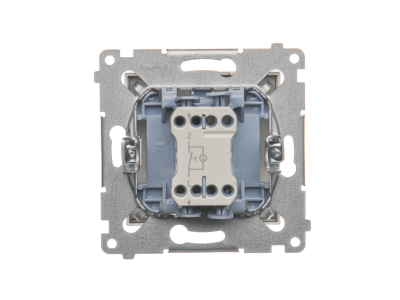

• Szybkozłącza: Zaciski beznarzędziowe skracają czas montażu – wystarczy wsunąć odizolowany przewód bez użycia śrubokręta.
• Mechanizm z samopowrotem: Sprężyna automatycznie rozłącza obwód po zwolnieniu przycisku, co jest niezbędne w aplikacjach impulsowych (np. do sterowania stycznikami lub bramami).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu elektroinstalacyjnego oraz posiada oznakowanie CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną eksploatację w warunkach domowych i biurowych.

Zastosowanie

Przycisk chwilowy Simon znajduje zastosowanie wszędzie tam, gdzie wymagane jest impulsowe wysterowanie odbiornika lub przekazanie sygnału. Sprawdza się w instalacjach oświetleniowych, automatyce budynkowej oraz systemach sterowania.

• Sterowanie oświetleniem – bezpośrednie załączanie i wyłączanie obwodów żarowych, halogenowych lub LED (zgodnie z obciążalnością).
• Wysyłanie impulsów do styczników, przekaźników lub modułów sterujących (np. w systemie schodowym).
• Sygnalizacja i przywołanie (dzwonki, przyciski wezwań pomocy).
• Sterowanie rolet, bram, barier lub innych urządzeń z chwilowym trybem pracy.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed instalacją sprawdź, czy parametry sieci (napięcie, prąd) są zgodne z danymi znamionowymi produktu. Szybkozłącza przeznaczone są dla przewodów o przekroju od 0,5 do 2,5 mm² – przed wsunięciem upewnij się, że przewód jest odpowiednio odizolowany i wciśnięty do oporu. Po instalacji przeprowadź test działania bez obciążenia.

FAQ

• Czy podświetlenie LED działa stale? Tak, wbudowana dioda LED jest zasilana bezpośrednio z obwodu i świeci niezależnie od stanu przycisku, co ułatwia lokalizację w ciemności. Nie wymaga dodatkowego zasilania.
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje konkretnej wartości IP. Standardowo aparatura instalacyjna montowana w suchych pomieszczeniach wewnętrznych ma stopień ochrony IP20.
• Czy przycisk nadaje się do sterowania obciążeniami indukcyjnymi? Przycisk jest przystosowany do obciążeń żarowych (10 A). W przypadku obciążeń indukcyjnych (np. styczniki, silniki) zaleca się stosowanie styczników odpowiedniej kategorii użytkowania oraz uwzględnienie prądu rozruchu.
