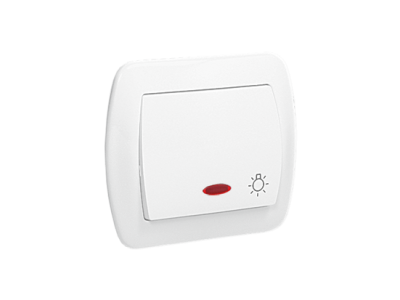

Przycisk światło z podświetleniem 10AX, 250V, zaciski śrubowe, biały AS1L/11 Simon Akord | AS1L/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk światło z podświetleniem o symbolu AS1L/11 z serii Simon Akord to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o trwałości i estetyce w instalacjach podtynkowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne i stabilne sterowanie obwodami oświetleniowymi o napięciu do 250V AC. Mechanizm monostabilny (chwilowy) działa w oparciu o precyzyjny system sprężynowy, który po zwolnieniu nacisku samoczynnie przywraca klawisz do pozycji wyjściowej, rozłączając obwód elektryczny.

• Zintegrowane podświetlenie: Ułatwia lokalizację łącznika w ciemności, co znacząco podnosi komfort i bezpieczeństwo użytkowania w korytarzach czy klatkach schodowych.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje trwałość styku i odporność na poluzowanie pod wpływem drgań lub zmian temperatury.
• Materiał wykonania: Wysokiej jakości tworzywo sztuczne w kolorze białym jest odporne na zarysowania oraz promieniowanie UV, co zapobiega żółknięciu obudowy.
• Kompaktowa konstrukcja: Seria Simon Akord cechuje się ergonomicznym kształtem, ułatwiającym montaż w standardowych puszkach instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku w domowych i podobnych stałych instalacjach elektrycznych. Posiada certyfikat CE, gwarantujący zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilność elektromagnetyczną. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do pracy wewnątrz suchych pomieszczeń.

Zastosowanie

Przycisk AS1L/11 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia klatkowego, gdzie współpracuje z automatami schodowymi lub przekaźnikami bistabilnymi. Dzięki funkcji podświetlenia, doskonale sprawdza się w hotelach, biurach oraz ciągach komunikacyjnych, gdzie widoczność osprzętu po zmroku jest kluczowa dla użytkowników. Może być również wykorzystywany jako element systemów inteligentnego domu do wyzwalania określonych scen świetlnych.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w obwodzie. Przewody o odpowiednim przekroju należy odizolować na długości wskazanej przez producenta, a następnie umieścić w zaciskach śrubowych i dokręcić z odpowiednim momentem, aby zapewnić optymalną przewodność. Mechanizm należy osadzić w puszce podtynkowej za pomocą pazurków lub wkrętów montażowych, dbając o pionowe i poziome wyrównanie ramki. Po zakończeniu montażu należy sprawdzić poprawność działania mechanizmu sprężynowego oraz funkcji podświetlenia.

FAQ

• Czy przycisk wymaga specjalnej ramki? Tak, produkty z serii Simon Akord są rozwiązaniami monoblokowymi lub wymagają dedykowanych ramek z tej samej linii wzorniczej dla zachowania pełnej estetyki i funkcjonalności.
• Czy podświetlenie wymaga doprowadzenia przewodu neutralnego? W większości standardowych konfiguracji podświetlenie w przyciskach Simon Akord działa w układzie szeregowym z odbiornikiem, jednak zawsze należy zweryfikować schemat połączeń dołączony do konkretnej partii produktu.
• Czy mogę użyć tego przycisku do dzwonka? Choć technicznie jest to możliwe, przycisk posiada piktogram światła. Do dzwonków dedykowane są modele z odpowiednim symbolem graficznym.
