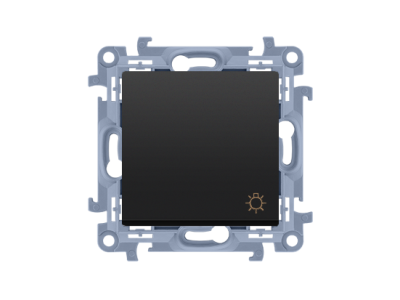

Przycisk "światło" (moduł) 10AX, 250V, zaciski śrubowe, czarny Simon 10 | CS1.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk "światło" z serii Simon 10 to zaawansowany moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne i efektywne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Wykończenie w eleganckim, czarnym kolorze (matowym) sprawia, że osprzęt idealnie wpisuje się w aktualne trendy architektoniczne, stanowiąc estetyczny element wykończenia wnętrz biurowych i mieszkalnych.

• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje minimalną rezystancję styku oraz odporność na poluzowanie pod wpływem drgań.
• Mechanizm monostabilny: Przycisk powraca do pozycji wyjściowej po zwolnieniu nacisku, co jest kluczowe w systemach sterowania oświetleniem opartych na przekaźnikach bistabilnych.
• Wysoka jakość materiałów: Wykonanie z tworzywa sztucznego o podwyższonej odporności na zarysowania zapewnia długowieczność produktu.
• Kompaktowa budowa: Modułowa konstrukcja serii Simon 10 pozwala na łatwy montaż w ramkach wielokrotnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Przycisk Simon 10 znajduje szerokie zastosowanie w profesjonalnych systemach sterowania oświetleniem. Jest dedykowany do współpracy z automatami schodowymi, przekaźnikami impulsowymi oraz systemami inteligentnego domu (Smart Home), gdzie wymagany jest sygnał sterujący o krótkim czasie trwania. Dzięki uniwersalnemu designowi i czarnej kolorystyce, jest chętnie wybierany do nowoczesnych apartamentów, hoteli oraz obiektów użyteczności publicznej, gdzie estetyka musi iść w parze z niezawodnością techniczną.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowanego elektryka. Przycisk jest przeznaczony do instalacji podtynkowej w standardowych puszkach instalacyjnych o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i pewnie osadzić w zaciskach śrubowych, dokręcając je z odpowiednim momentem, aby uniknąć przegrzewania się styków. Specjalne pazurki montażowe oraz metalowy mostek ułatwiają precyzyjne wypoziomowanie mechanizmu w puszce.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model CS1.01/49 jest wersją standardową bez wbudowanego podświetlenia LED.
• Czy do przycisku należy dokupić ramkę? Tak, Simon 10 to system modułowy, co oznacza, że ramkę zewnętrzną należy dobrać oddzielnie, dopasowując ją do liczby modułów w danym punkcie instalacyjnym.
• Czy można go użyć jako zwykły włącznik światła? Nie bezpośrednio. Jako przycisk monostabilny (odbijający), wymaga on zastosowania dodatkowego elementu wykonawczego, takiego jak przekaźnik bistabilny w rozdzielnicy.
