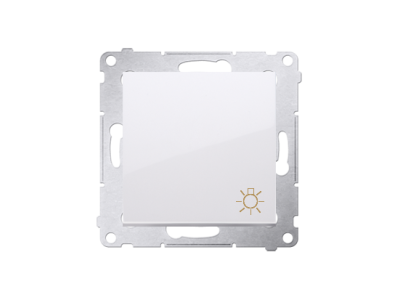

Przycisk „światło” (moduł) 10AX, 250V, szybkozłącza, biały DS1.01/11 Simon 54 | DS1.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk „światło” (moduł) o symbolu DS1.01/11 z prestiżowej serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o nowoczesnych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne i efektywne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa na zasadzie monostabilnej – po zwolnieniu nacisku zintegrowana sprężyna zwrotna samoczynnie przywraca klawisz do pozycji wyjściowej, co skutkuje natychmiastowym rozłączeniem obwodu elektrycznego.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy znacząco skraca czas instalacji, eliminując potrzebę użycia narzędzi do dokręcania śrub i gwarantując stałą siłę docisku przewodu, co zapobiega jego poluzowaniu w wyniku drgań.
• Wysoka jakość materiałów: Obudowa wykonana z wysokiej jakości tworzywa sztucznego w kolorze białym jest odporna na promieniowanie UV, co zapobiega żółknięciu i zapewnia estetyczny wygląd przez lata.
• Modułowa konstrukcja: Jako moduł, przycisk wymaga dopełnienia ramką z serii Simon 54 Nature lub Simon 54 Premium, co daje szerokie możliwości personalizacji wnętrza.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE, gwarantujący dopuszczenie do obrotu na terenie Unii Europejskiej oraz spełnienie dyrektyw niskonapięciowych LVD.

Zastosowanie

Przycisk DS1.01/11 znajduje szerokie zastosowanie w instalacjach inteligentnego domu oraz tradycyjnych układach sterowania. Jest idealnym rozwiązaniem do współpracy z przekaźnikami bistabilnymi, automatami schodowymi czy sterownikami oświetlenia. Dzięki piktogramowi „światło” na klawiszu, użytkownik końcowy intuicyjnie identyfikuje funkcję punktu sterującego, co jest kluczowe w obiektach użyteczności publicznej, biurach oraz budownictwie wielorodzinnym.

Wskazówki Montażowe

Montaż modułu odbywa się podtynkowo w standardowej puszce instalacyjnej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć bezpośrednio w gniazda szybkozłączy. Solidny mostek montażowy (suport) posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie mechanizmu w układach wielokrotnych. Po zamontowaniu mechanizmu należy nałożyć wybraną ramkę ozdobną i docisnąć klawisz.

FAQ

• Czy przycisk posiada podświetlenie? Model DS1.01/11 jest wersją podstawową bez wbudowanego podświetlenia LED.
• Czy mogę użyć tego przycisku do sterowania dzwonkiem? Choć mechanizm działa identycznie jak przycisk dzwonkowy, posiada on piktogram żarówki, co sugeruje przeznaczenie do sterowania oświetleniem. Do dzwonków zaleca się modele z piktogramem dzwonka.
• Jaki jest stopień ochrony tego produktu? Standardowo produkt posiada stopień ochrony IP20. W celu uzyskania wyższej szczelności (np. IP44) należy zastosować odpowiednią uszczelkę pod ramkę.
