Przycisk stop awaryjny Fi-40mm czerwony plastikowy | XB5AS9445 Schneider Electric

Opis i Kluczowe Cechy

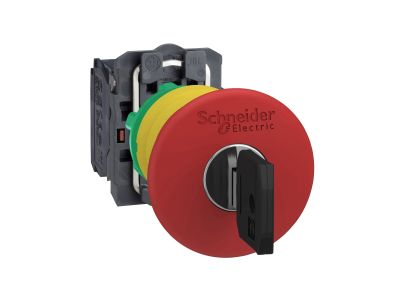

Przycisk stop awaryjny Schneider Electric Harmony XB5 (symbol XB5AS9445) to czerwony, plastikowy przycisk grzybkowy o średnicy 40 mm, wyposażony w zatrzaskowy mechanizm zwalniany kluczem. Posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) w zaciskach śrubowych. Dzięki podwójnie izolowanej plastikowej ramce zapewnia izolację elektryczną i odporność na chemikalia, a wysoka szczelność IP66/IP67/IP69/IP69K oraz certyfikat NEMA Typ 4X czynią go niezawodnym w ekstremalnych warunkach przemysłowych.

• Średnica główki 40 mm: wyrazista, łatwo rozpoznawalna powierzchnia nacisku zapewniająca szybkie i intuicyjne uruchomienie awaryjnego zatrzymania.
• Styki 1NO + 1NC: umożliwiają jednoczesne rozłączenie obwodu sterującego (NC) i sygnalizację (NO) – niezbędne w układach bezpieczeństwa.
• Stopień ochrony IP66/IP67/IP69/IP69K: odporność na pył, strumienie wody, zanurzenie, mycie ciśnieniowe w wysokiej temperaturze oraz wibracje – idealne do myjni, mleczarni, maszyn na zewnątrz.
• Podwójnie izolowana plastikowa ramka: lekka konstrukcja odporna na środki chemiczne, zapewniająca izolację elektryczną bez konieczności uziemiania.
• Zakres temperatur pracy od -40°C do 70°C: pełna funkcjonalność w mroźnych halach produkcyjnych oraz gorących strefach przetwórstwa.

Zgodność z Normami

Przycisk spełnia wymagania międzynarodowych standardów w zakresie szczelności (IP66, IP67, IP69, IP69K) oraz posiada certyfikat NEMA Typ 4X. Produkt posiada certyfikację morską (np. DNV, GL – w zależności od konfiguracji) oraz oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przycisk stop awaryjny XB5AS9445 przeznaczony jest do obwodów bezpieczeństwa maszyn i instalacji przemysłowych, gdzie wymagane jest szybkie odcięcie zasilania lub sygnalizacja stanu awaryjnego.

• Awaryjne zatrzymanie maszyn produkcyjnych, pras, tokarek, linii pakujących.
• Wyłącznik bezpieczeństwa w systemach transportu taśmowego, dźwigów i wind towarowych.
• Element obwodu sterującego służący do podania impulsu do stycznika lub przekaźnika bezpieczeństwa w układzie ES (Emergency Stop).
• Sygnalizacja stanu awaryjnego w szafach sterowniczych oraz na pulpitach operatorskich w trudnych warunkach środowiskowych (myjnie, chłodnie, hale zewnętrzne).

Wskazówki Montażowe

Montaż przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu (grubość panelu zgodna z dokumentacją producenta). Zaciski śrubowe – moment dokręcania należy stosować według specyfikacji na opakowaniu. Przekrój przewodów należy dobrać do maksymalnego prądu obwodu (dla styków NC i NO należy uwzględnić dane katalogowe producenta). Przed zamknięciem obudowy sprawdzić poprawne działanie mechanizmu zatrzaskowego i zwalniania kluczem.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB5AS9445 to przycisk niepodświetlany – dedykowany do funkcji zatrzymania awaryjnego, gdzie podświetlenie nie jest wymagane według norm.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną odporność na pył, zanurzenie w wodzie oraz mycie ciśnieniowe gorącą wodą.
• Jak działa mechanizm zatrzaskowy? Po naciśnięciu główki styk NC otwiera się, a styk NO zamyka – przycisk pozostaje wciśnięty (zatrzaśnięty). Zwolnienie następuje wyłącznie przez obrót klucza w mechanizmie ryglującym.
