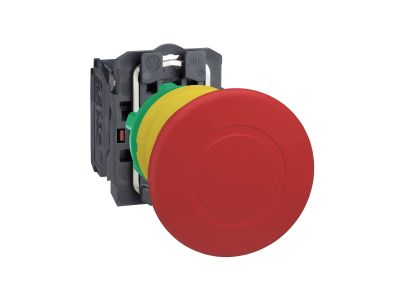

Przycisk stop awaryjny Fi 40 czerwony plastikowy Harmony XB5 | XB5AT842 Schneider Electric

Opis i Kluczowe Cechy

Przycisk stop awaryjny Schneider Electric z serii Harmony XB5, model XB5AT842, to czerwony przycisk z plastikową główką grzybkową o średnicy 40 mm, przeznaczony do awaryjnego zatrzymywania maszyn. Wyposażony w jeden styk normalnie zamknięty (NC) zatrzaskowy mechanizm push-pull (pociągnij, aby zresetować) oraz zaciski śrubowe. Dzięki stopniu ochrony IP66 jest odporny na pył, wodę i wibracje, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Montowany w standardowym otworze 22 mm, kompatybilny z wieloma panelami sterowniczymi.

• Styk NC (normalnie zamknięty): Zapewnia bezpieczne odcięcie obwodu sterowania po naciśnięciu – wymusza wyłączenie maszyny w przypadku awarii.
• Mechanizm push-pull z zatrzaskiem: Przycisk po wciśnięciu pozostaje w pozycji zablokowanej, a ręczne pociągnięcie resetuje go – zgodnie z wymogami norm dla przycisków awaryjnych.
• Stopień ochrony IP66 (oraz IP67, IP69, IP69K, Typ 4X): Gwarantuje odporność na pył, strumienie wody, wysokociśnieniowe mycie i korozję, co umożliwia pracę w ekstremalnych środowiskach, np. w przemyśle spożywczym, chemicznym czy na zewnątrz.
• Plastikowa ramka i główka: Wysoka izolacja elektryczna i odporność na wiele środków chemicznych – idealna do aplikacji wymagających dodatkowego bezpieczeństwa i trwałości.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Umożliwia instalację w klimacie zimnym i gorącym bez ryzyka uszkodzenia mechanizmu.

Zgodność z Normami

Przycisk XB5AT842 spełnia wymagania międzynarodowych standardów i posiada certyfikację CE, a także certyfikację morską. Zaprojektowany zgodnie z normami europejskimi dla przycisków awaryjnych, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i maszynowych.

Zastosowanie

Przycisk stop awaryjny Harmony XB5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest natychmiastowe bezpieczne odcięcie zasilania lub sygnału sterującego. Stosowany jako element obwodów bezpieczeństwa maszyn, linii produkcyjnych, urządzeń transportowych i instalacji technologicznych.

• Awaryjne zatrzymywanie maszyn (EMS/EMO) w przemyśle, warsztatach i na liniach montażowych.
• Sterowanie bezpieczeństwem w układach z przekaźnikami bezpieczeństwa, stycznikami i PLC.
• Instalacje w trudnych warunkach środowiskowych (wysoka wilgotność, zapylenie, ciśnienie wody) – np. w przemyśle spożywczym, chemicznym, rolnictwie.
• Zastosowania morskie i off-shore dzięki certyfikatowi morskiemu i wysokiej szczelności.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm w panelu lub obudowie. Przy dokręcaniu zacisków śrubowych należy stosować moment dokręcania zgodny z dokumentacją producenta (zwykle 0,8–1,2 Nm). Przekrój przewodów dobrać do prądu obwodu – zalecane maksymalnie 2,5 mm² dla zacisków śrubowych. Po instalacji sprawdzić poprawność działania mechanizmu zatrzaskowego i styku NC.

FAQ

• Czy przycisk stop awaryjny XB5AT842 jest podświetlany? Nie, model ten nie posiada podświetlenia. Jest to przycisk mechaniczny z zatrzaskiem, przeznaczony do jednoznacznego sygnalizowania awaryjnego zatrzymania (czerwona główka grzybkowa).
• Jaki stopień ochrony ma ten przycisk? Deklarowany stopień ochrony to IP66, IP67, IP69, IP69K oraz Typ 4X. Oznacza to odporność na pył, wodę pod ciśnieniem, strumienie gorącej wody i korozję – produkt nadaje się do mycia wysokociśnieniowego.
• Jaki jest tryb pracy styku? Styk jest normalnie zamknięty (NC), co oznacza, że w stanie spoczynku przewodzi prąd, a po naciśnięciu przycisku rozłącza obwód. Po zwolnieniu (pociągnięciu główki) styk wraca do stanu zamkniętego.
