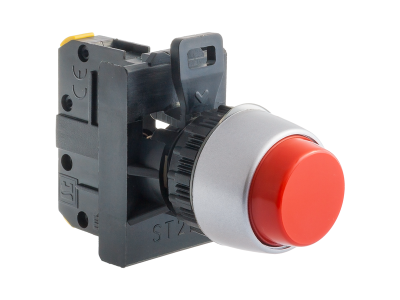

Przycisk sterowniczy wystający, pierścień niklowany, styki 1NO+1NC, czerwony | ST22-WC-11\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy ST22-WC-11 to wyłącznik chwilowy w wersji wystającej z czerwonym przyciskiem i niklowanym pierścieniem. Wyposażony w zestyk 1NO+1NC, obsługuje prądy do 2,5 A. Dzięki budowie członowej umożliwia łatwą konfigurację i rozbudowę obwodów sterowniczych. Przeznaczony do montażu w otworze o średnicy 22,3 mm w pulpitach i szafach sterowniczych.

• Zestyk 1NO+1NC: Umożliwia jednoczesną pracę w obwodzie załączania i rozłączania, zwiększając elastyczność sterowania.
• Prąd do 2,5 A: Odpowiedni dla obwodów sygnalizacyjnych i sterujących w maszynach i urządzeniach.
• Budowa członowa: Ułatwia tworzenie wariantów funkcjonalnych i szybką wymianę modułów stykowych.
• Otworki montażowy 22,3 mm: Standardowy wymiar pasujący do większości paneli i puszek sterowniczych.
• Wystający przycisk z niklowanym pierścieniem: Trwała konstrukcja odporna na korozję, zapewniająca długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Przycisk ST22-WC-11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podaje konkretnych numerów norm w dostępnych danych.

Zastosowanie

Dzięki swoim właściwościom przycisk ST22-WC-11 sprawdza się w wielu instalacjach sterowniczych i sygnalizacyjnych.

• Sterowanie pracą maszyn – załączanie i wyłączanie poprzez obwody pomocnicze.
• Impulsy sterujące dla styczników, przekaźników i wejść PLC w szafach sterowniczych.
• Sygnalizacja dźwiękowa i świetlna w pulpitach operatorskich.
• Automatyka budynkowa – przyciski sterujące oświetleniem, bramami lub systemami alarmowymi.

Wskazówki Montażowe

Montaż i podłączenie przycisku ST22-WC-11 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie obwodu. Urządzenie montuje się w znormalizowanym otworze o średnicy 22,3 mm w płycie panelu (np. w drzwiach szafy). Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do wartości prądu obciążenia (zalecane 0,5–1,5 mm²).

FAQ

• Czy przycisk ST22-WC-11 jest podświetlany? Nie, ten model nie posiada elementu świetlnego. Jest to przycisk sterowniczy bez podświetlenia.
• Jaki jest stopień ochrony IP przycisku? Producent nie podaje stopnia ochrony w dostępnych danych. W typowych aplikacjach montowanych wewnątrz szaf sterowniczych przyjmuje się IP20.
• Czy styk działa w trybie chwilowym czy z podtrzymaniem? Przycisk działa w trybie chwilowym (monostabilnym) – po zwolnieniu powraca do położenia spoczynkowego, co jest standardem dla przycisków sterowniczych tego typu.
