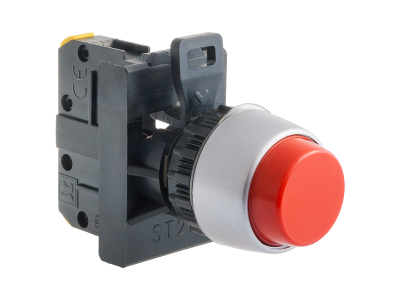

Przycisk sterowniczy wystający, pierścień niklowany, styki 1NC, czerwony | ST22-WC-01\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy wystający ST22-WC-01 to element sterowniczy z pierścieniem niklowanym, wyposażony w styk 1NC (normalnie zamknięty). Przeznaczony do pracy w obwodach prądu do 2,5 A, stosowany w pulpitach maszyn i szafach sterowniczych. Czerwony kolor przycisku ułatwia jednoznaczne oznaczenie funkcji awaryjnej lub sygnalizacyjnej. Budowa członowa pozwala na elastyczne konfigurowanie wariantów funkcjonalnych oraz prostą modyfikację istniejących obwodów. Montowany w znormalizowanym otworze o średnicy 22,3 mm.

• Styk 1NC (normalnie zamknięty): rozłącza obwód po naciśnięciu – idealny do obwodów bezpieczeństwa lub sygnalizacji stanu spoczynkowego.
• Prąd znamionowy do 2,5 A: zapewnia bezpieczną pracę w typowych obwodach sterowniczych i sygnalizacyjnych bez ryzyka przeciążenia styków.
• Pierścień niklowany: estetyczne wykończenie oraz odporność na korozję w środowisku przemysłowym.
• Budowa członowa: umożliwia szybkie tworzenie potrzebnych wariantów funkcjonalnych oraz łatwą wymianę członu stykowego.
• Montaż w otworze 22,3 mm: zgodny z międzynarodowym standardem, co gwarantuje kompatybilność z typowymi obudowami i pulpytami.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektywy niskonapięciowej (LVD). Posiada oznaczenie CE. Przeznaczony do montażu w temperaturze otoczenia od –25°C do +55°C (szczegóły w dokumentacji technicznej).

Zastosowanie

Przycisk sterowniczy ST22-WC-01 znajduje zastosowanie w układach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej. Dzięki stylowi NC może być wykorzystywany zarówno do załączania, jak i wyłączania obwodów, a także jako element bezpieczeństwa.

• Sterowanie maszyn i urządzeń w szafach sterowniczych – przycisk do wydawania komend załącz/wyłącz.
• Sygnalizacja stanów pracy (np. awaria, gotowość) – czerwony przycisk jednoznacznie wskazuje funkcję zatrzymania lub alarmu.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC – styk NC umożliwia realizację logiki sterowania.
• Obwody wyłączników bezpieczeństwa (stop awaryjny) – jako element rozłączający w przypadku zagrożenia.

Wskazówki Montażowe

Montaż przycisku sterowniczego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w płycie czołowej szafy lub pulpitu. Do podłączenia przewodów stosować odpowiednie końcówki, a moment dokręcania śrub zacisków należy dostosować do wartości podanych w dokumentacji producenta. Przekrój przewodów dobrać do obciążenia (max 2,5 A) oraz warunków instalacji.

FAQ

• Czy przycisk ST22-WC-01 ma podświetlenie? Nie. Model ST22-WC-01 to przycysterowniczy bez wbudowanej lampki sygnalizacyjnej. Do sygnalizacji świetlnej dostępne są osobne lampki z serii SP22/ST22.
• Jaki stopień ochrony (IP) ma ten przycisk? Producent nie podaje konkretnej wartości IP. Przycisk przeznaczony jest do montażu wewnątrz szaf sterowniczych i pulpitów, gdzie typowy stopień ochrony zapewniany przez obudowę wynosi min. IP20.
• Styk w tym przycisku jest NO czy NC? Styk jest normalnie zamknięty (1NC). Oznacza to, że w stanie spoczynku przewodzi prąd, a po naciśnięciu rozłącza obwód.
