Opis i Kluczowe Cechy

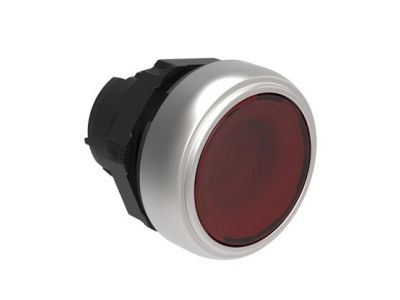

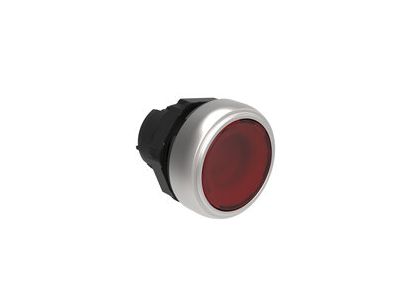

Przycisk sterowniczy podświetlany LPCBL104 renomowanej marki Lovato Electric to zaawansowany komponent z serii Platinum, zaprojektowany z myślą o najbardziej wymagających aplikacjach w automatyce przemysłowej. Czerwony kolor klawisza, w połączeniu z funkcją podświetlenia, zapewnia doskonałą widoczność stanu urządzenia nawet w trudnych warunkach oświetleniowych, co jest kluczowe dla bezpieczeństwa i ergonomii pracy operatora. Konstrukcja typu krytego (flush) sprawia, że czoło przycisku jest zrównane z pierścieniem, co skutecznie minimalizuje ryzyko przypadkowego zadziałania przez zahaczenie. Mechanizm samoczynnego powrotu (monostabilny) gwarantuje, że impuls sterujący jest wysyłany tylko w momencie fizycznego nacisku, co jest standardem w układach sterowania procesowego. Produkt charakteryzuje się wyjątkową trwałością mechaniczną, sięgającą milionów cykli, oraz wysoką odpornością na czynniki zewnętrzne dzięki zastosowaniu nowoczesnych polimerów.

• Średnica montażowa: Standardowe 22,5 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych i obudów.
• Stopień ochrony: Wyjątkowa szczelność na poziomie IP66, IP67 oraz IP69K, pozwalająca na bezpieczną pracę w środowiskach narażonych na silne strumienie wody, pył oraz mycie pod wysokim ciśnieniem.
• Materiał: Wytrzymałe tworzywo poliamidowe odporne na działanie olejów, smarów oraz agresywnych środków czyszczących.
• Modułowość: Konstrukcja bez adaptera pozwala inżynierom na elastyczną konfigurację z różnymi blokami styków i elementami LED z serii LPX, optymalizując koszty magazynowe.

Zgodność z Normami

Przycisk LPCBL104 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo w profesjonalnych instalacjach elektrycznych. Produkt spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, które definiują parametry aparatury niskonapięciowej i elementów sterowniczych. Posiada również certyfikaty UL508 oraz CSA C22.2, co jest niezbędne przy eksporcie maszyn na rynki Ameryki Północnej. Zgodność z dyrektywą RoHS potwierdza, że proces produkcji jest wolny od substancji szkodliwych dla środowiska naturalnego.

Zastosowanie

Dzięki swojej uniwersalności i ekstremalnej odporności, przycisk Lovato Electric znajduje szerokie zastosowanie w wielu gałęziach nowoczesnego przemysłu:

• Budowa maszyn (OEM): Jako kluczowy element paneli sterowniczych w maszynach pakujących, obróbczych i produkcyjnych.
• Szafy sterownicze i rozdzielnice: Do sygnalizacji stanów alarmowych, zatrzymywania procesów lub resetowania układów automatyki.
• Przemysł spożywczy i farmaceutyczny: Dzięki certyfikacji IP69K, przycisk idealnie nadaje się do miejsc wymagających rygorystycznej higieny i częstego mycia chemicznego.
• Systemy transportowe: Sterowanie przenośnikami, windami oraz liniami sortowniczymi w centrach logistycznych.

Wskazówki Montażowe

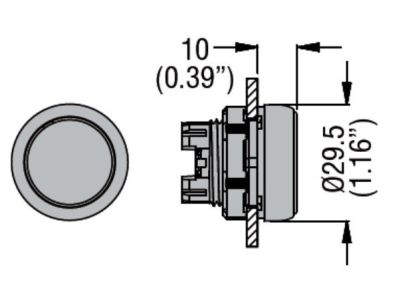

Prawidłowy montaż jest kluczowy dla zachowania deklarowanych parametrów ochronnych i długowieczności urządzenia. Przycisk należy osadzić w otworze o średnicy 22,5 mm wykonanym w panelu o grubości od 1 do 6 mm. Do pełnej funkcjonalności wymagane jest doposażenie przycisku w adapter montażowy (np. LPX AU120) oraz odpowiednie bloki styków (NO lub NC) i elementy podświetlające LED z serii LPX. Podczas instalacji w obudowach typu LPZ, należy zwrócić szczególną uwagę na poprawne ułożenie uszczelki, co zagwarantuje szczelność na poziomie IP67. Moment dokręcania pierścienia mocującego powinien wynosić ok. 2,3 Nm, co zapobiega poluzowaniu się elementu pod wpływem wibracji maszynowych.

FAQ

• Czy przycisk zawiera w zestawie adapter montażowy? Nie, model LPCBL104 jest dostarczany jako sam napęd. Adapter LPX AU120 oraz bloki styków należy zamówić oddzielnie, dopasowując je do specyfiki danej aplikacji.
• Jaki jest stopień ochrony tego przycisku? Przycisk oferuje bardzo wysoki stopień ochrony IP66, IP67 oraz IP69K, co czyni go odpornym na pył, zanurzenie w wodzie oraz mycie gorącą wodą pod bardzo wysokim ciśnieniem.
• Czy podświetlenie wymaga specjalnego klawisza? Model LPCBL104 posiada wbudowany transparentny dyfuzor w kolorze czerwonym, który jest przystosowany do współpracy z modułami LED serii LPX, zapewniając równomierne rozproszenie światła.
