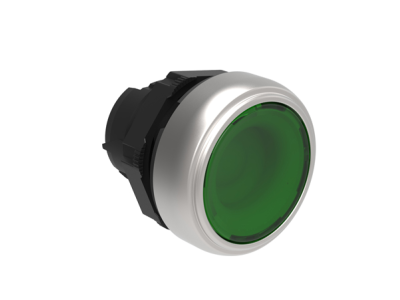

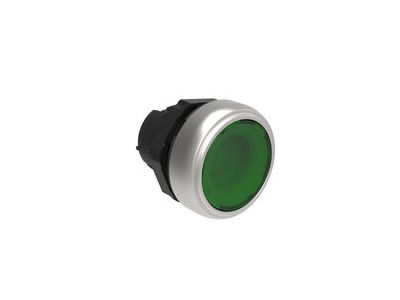

Przycisk sterowniczy podświetlany, kryty, bez adaptera, samoczynny powrót,zielony | LPCBL103 Lovato Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy podświetlany LPCBL103 marki Lovato Electric to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o najbardziej wymagających aplikacjach. Urządzenie charakteryzuje się konstrukcją krytą, co minimalizuje ryzyko przypadkowego zadziałania, oraz mechanizmem samoczynnego powrotu (monostabilnym), który przywraca przycisk do pozycji wyjściowej natychmiast po zwolnieniu nacisku. Wykonany w kolorze zielonym, jest idealnym rozwiązaniem do sygnalizacji stanów gotowości lub uruchamiania procesów technologicznych.

• Wysoki stopień ochrony: Front przycisku posiada certyfikację IP66, co gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody, umożliwiając pracę w trudnych warunkach przemysłowych.
• Trwałość mechaniczna: Konstrukcja została przetestowana pod kątem milionów cykli łączeniowych, co przekłada się na długowieczność i redukcję kosztów serwisowych.
• Modułowość: Przycisk dostarczany jest bez adaptera, co pozwala na elastyczną konfigurację z różnymi stykami pomocniczymi oraz elementami LED serii LPX.
• Ergonomia: Precyzyjnie wyprofilowana powierzchnia przycisku zapewnia pewne działanie nawet przy obsłudze w rękawicach roboczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego bezpieczeństwo i jakość w profesjonalnych instalacjach elektrycznych. Przycisk spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, które definiują parametry aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada również certyfikaty UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych, w tym w maszynach eksportowanych do Ameryki Północnej.

Zastosowanie

Zielony przycisk podświetlany LPCBL103 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn (OEM), prefabrykacji szaf sterowniczych oraz systemach utrzymania ruchu. Jest powszechnie wykorzystywany jako element interfejsu człowiek-maszyna (HMI) do realizowania funkcji takich jak: start silników, załączanie obwodów pomocniczych czy potwierdzanie gotowości systemów bezpieczeństwa. Dzięki możliwości podświetlenia, operator otrzymuje jasną informację zwrotną o stanie pracy urządzenia, nawet w słabo oświetlonych halach produkcyjnych.

Wskazówki Montażowe

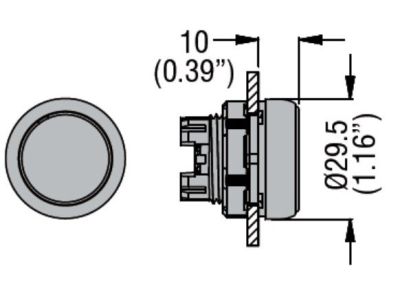

Montaż przycisku LPCBL103 jest intuicyjny i szybki dzięki systemowi mocowania w standardowym otworze o średnicy 22,5 mm. Aby zapewnić poprawną pracę i deklarowany stopień ochrony, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie otworu: Należy wykonać otwór montażowy o średnicy 22,5 mm w panelu o grubości od 1 do 6 mm.
• Mocowanie: Przycisk należy osadzić w otworze, a następnie od tyłu panelu zablokować go za pomocą dedykowanego adaptera montażowego (np. LPX AU120), który należy dokupić osobno.
• Instalacja styków: Do adaptera można zatrzasnąć do trzech bloków styków lub elementów LED, dbając o ich prawidłowe osadzenie w prowadnicach.
• Moment dokręcania: Podczas montażu adaptera do panelu należy zachować zalecany moment dokręcania śrub mocujących, aby uniknąć odkształcenia uszczelki i zapewnić szczelność IP66.

FAQ

1. Czy przycisk zawiera w zestawie blok styków?
Nie, model LPCBL103 jest dostarczany jako sam napęd przycisku bez adaptera i bez bloków styków. Elementy te należy dobrać oddzielnie w zależności od wymaganej konfiguracji styków (NO/NC) oraz napięcia zasilania podświetlenia.

2. Jaki element podświetlający jest kompatybilny z tym przyciskiem?
Przycisk współpracuje z modułami LED serii LPX marki Lovato Electric. Wybór modułu zależy od napięcia sterowania w danej instalacji (np. 24V AC/DC lub 230V AC).

3. Czy przycisk można montować w obudowach zewnętrznych?
Tak, dzięki wysokiemu stopniowi ochrony IP66 oraz odporności na promieniowanie UV, przycisk może być stosowany w kasetach sterowniczych montowanych na zewnątrz budynków.
