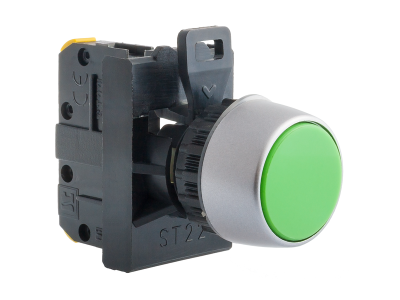

Przycisk sterowniczy kryty, styki 1NO+1NC, zielony | ST22-KZ-11\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty ST22-KZ-11 to element sterowania o zielonym przycisku, wyposażony w zestyk 1NO+1NC. Przeznaczony do załączania i rozłączania prądów o natężeniu do 2,5 A, co pozwala na bezpieczne sterowanie obwodami sygnalizacji oraz pomocniczymi obwodami sterowniczymi. Jego budowa członowa ułatwia konfigurację i ewentualne modyfikacje w szafach sterowniczych lub pulpitach.

• Styki 1NO+1NC: kombinacja styku zwiernego i rozwiernego umożliwia realizację funkcji załączania i rozłączania w jednym urządzeniu, co upraszcza projektowanie obwodów sterowania.
• Prąd do 2,5 A: parametr gwarantuje niezawodną pracę w obwodach pomocniczych, sygnalizacyjnych i sterowniczych bez ryzyka przeciążenia styków.
• Otwór montażowy 22,3 mm: zgodność z powszechnie stosowanym standardem umożliwia szybki montaż w tablicach, pulpitach i obudowach maszyn.
• Budowa członowa: możliwość łączenia z różnymi członami funkcyjnymi (np. lampki sygnalizacyjne) daje elastyczność w tworzeniu wariantów funkcjonalnych.
• Kolor zielony (przycisk): intuicyjne oznaczenie wizualne dla operatora, ułatwiające szybką identyfikację funkcji załączania.

Zgodność z Normami

Przycisk ST22-KZ-11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z dokumentacją producenta zapewniają bezpieczne użytkowanie.

Zastosowanie

Przycisk kryty ST22-KZ-11 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych, gdzie wymagane jest ręczne sterowanie obwodami pomocniczymi. Dzięki zwartej budowie i standardowemu otworowi montażowemu może być instalowany w szafach sterowniczych, pulpitach operatorskich oraz bezpośrednio w korpusach maszyn.

• Sterowanie załączaniem i wyłączaniem sygnalizacji świetlnej i dźwiękowej w szafach rozdzielczych.
• Podawanie impulsów do styczników, przekaźników lub wejść sterowników PLC w liniach produkcyjnych.
• Praca jako przycisk awaryjnego wyłączenia (przy odpowiednim zastosowaniu w obwodzie bezpieczeństwa).
• Automatyka budynkowa – lokalne sterowanie oświetleniem, wentylacją lub innymi odbiornikami w systemach BMS.

Wskazówki Montażowe

Montaż przycisku ST22-KZ-11 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przewidziano do zabudowy w otworze o średnicy 22,3 mm, wykonanym w pulpicie, tablicy sterowniczej lub obudowie. Mocowanie odbywa się za pomocą elementów dostarczonych w zestawie – należy stosować moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do rzeczywistego prądu obciążenia, nie przekraczając 2,5 A. Po zamontowaniu sprawdzić poprawność działania styku NO i NC.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, przycisk ST22-KZ-11 jest wykonany jako kryty, bez wbudowanego źródła światła. W razie potrzeby sygnalizacji można zastosować oddzielny człon lampki (zgodny z serią SP22).
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje konkretnej wartości dla tego modelu. Zwykle aparatura przeznaczona do montażu wewnątrz szaf sterowniczych charakteryzuje się stopniem ochrony IP20 – zaleca się instalację w suchym, czystym środowisku.
• W jakim trybie pracują styki – NO i NC? Styk NO (1NO) jest normalnie otwarty – zwierany po naciśnięciu przycisku. Styk NC (1NC) jest normalnie zamknięty – rozwierany podczas naciskania. Obie konfiguracje zostały fizycznie zintegrowane w jednym module dla elastyczności sterowania.
