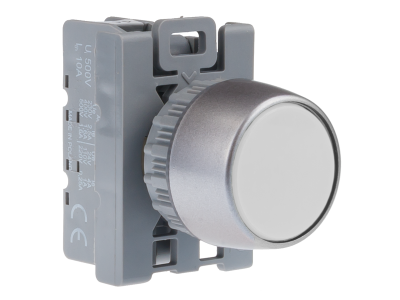

Przycisk sterowniczy kryty, pierścień niklowany, styki 2NO, biały | SP22-KB-20\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty SP22-KB-20 (biały) z pierścieniem niklowanym i konfiguracją styków 2NO (dwa zwierne) przeznaczony jest do załączania i wyłączania obwodów sterowniczych o prądzie do 2,5 A. Dzięki budowie członowej umożliwia łatwe tworzenie wariantów funkcjonalnych oraz modyfikację istniejących układów sterowania. Montowany w otworze o średnicy 22,3 mm znajduje zastosowanie w pulpitach, szafach sterowniczych i korpusach maszyn.

• Styki 2NO (dwa zwierne): Umożliwiają równoczesne sterowanie dwoma niezależnymi obwodami, co upraszcza projektowanie układów sygnalizacji i załączania.
• Prąd łączeniowy do 2,5 A: Zapewnia bezpieczną pracę w typowych obwodach sterowniczych bez ryzyka przeciążenia styków.
• Budowa członowa: Pozwala na indywidualne dobieranie elementów funkcjonalnych (np. przycisków, lampek) oraz szybką zmianę konfiguracji w istniejących aplikacjach.
• Pierścień niklowany: Zwiększa odporność na korozję i nadaje estetyczny, profesjonalny wygląd w warunkach przemysłowych.
• Biały kolor części nadpulpitowej: Ułatwia oznaczanie funkcji w rozbudowanych panelach sterowniczych i poprawia widoczność.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla aparatury sterowniczej i sygnalizacyjnej. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw unijnych. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Przycisk SP22-KB-20 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych, gdzie wymagane jest ręczne załączanie lub wyłączanie obwodów sterowniczych.

• Sterowanie bezpośrednie odbiornikami o małej mocy (np. styczniki, przekaźniki, lampki sygnalizacyjne).
• Impulsowe załączanie styczników i przekaźników w szafach sterowniczych maszyn.
• Sygnalizacja dźwiękowa i świetlna w pulpitach operatorskich.
• Automatyka budynkowa – przyciski w tablicach sterowniczych systemów HVAC, oświetlenia czy bram.

Wskazówki Montażowe

Montaż przycisku krytego SP22-KB-20 może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Umieść przycisk w znormalizowanym otworze o średnicy 22,3 mm wywierconym w panelu lub szafie. Dokręć pierścień mocujący z momentem zgodnym z dokumentacją producenta. Przekrój przyłączanych przewodów dobierz do prądu obciążenia (max 2,5 A). Po zakończeniu montażu sprawdź poprawność działania w stanie beznapięciowym.

FAQ

• Jaki prąd maksymalny można przełączać przyciskiem? Przycisk SP22-KB-20 jest przystosowany do prądów roboczych do 2,5 A. Wartość ta dotyczy obwodów sterowniczych – nie stosuj do odbiorników o wyższej mocy.
• Czy przycisk jest podświetlany? Model SP22-KB-20 to przycisk kryty bez podświetlenia. Osobną lampkę sygnalizacyjną można zintegrować za pomocą członów funkcyjnych w tej samej serii SP22.
• Jaka jest średnica otworu montażowego? Standardowy otwór montażowy ma średnicę 22,3 mm – zgodny z międzynarodowymi normami dla aparatury sterowniczej.
