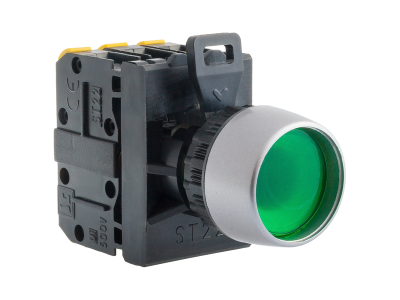

Przycisk sterowniczy kryty, pierścień niklowany, styki 1NO, podświetlany, zielony | ST22-KLZ-10-230-BA9S\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty ST22-KLZ-10-230-BA9S to element aparatury sterowniczej wyposażony w styk 1NO oraz podświetlenie zielone (trzonek BA9S). Przeznaczony do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A. Dzięki budowie członowej umożliwia łatwą konfigurację oraz szybką wymianę modułów. Montowany w znormalizowanych otworach o średnicy 22,3 mm.

• Styk 1NO (normalnie otwarty): Zapewnia niezawodne zwieranie obwodu po naciśnięciu, idealny do wysyłania impulsów sterujących do styczników, przekaźników i sterowników PLC.
• Podświetlenie zielone (BA9S): Wyraźna sygnalizacja optyczna stanu urządzenia – ułatwia szybką identyfikację trybu pracy w pulpitach maszyn.
• Budowa członowa: Umożliwia łatwe tworzenie wariantów funkcjonalnych oraz późniejszą modyfikację obwodów sterowniczych bez konieczności demontażu całego przycisku.
• Montaż w otworze 22,3 mm: Standardowy wymiar stosowany w szafach sterowniczych i pulpitach, zapewnia uniwersalność i prosty montaż.
• Prąd łączeniowy 2,5 A: Odpowiedni do sterowania typowymi odbiornikami w obwodach sterowniczych o umiarkowanym obciążeniu.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi normami europejskimi (certyfikat CE) przeznaczony do stosowania w instalacjach niskiego napięcia. Nie podano szczegółowych norm w dokumentacji producenta.

Zastosowanie

Przycisk ST22-KLZ-10-230-BA9S sprawdza się w typowych aplikacjach sterowania i sygnalizacji w automatyce przemysłowej oraz budynkowej.

• Sterowanie załączaniem i wyłączaniem urządzeń w pulpitach maszyn i szafach sterowniczych.
• Wysyłanie impulsów sterujących do styczników, przekaźników i modułów PLC.
• Sygnalizacja optyczna stanów procesu (np. praca, awaria, gotowość).
• Montaż w rozdzielnicach i szafach z otworami 22,3 mm jako element sterowniczy lub sygnalizacyjny.

Wskazówki Montażowe

Przycisk należy montować w znormalizowanym otworze o średnicy 22,3 mm w szafie sterowniczej lub pulpicie. Prace instalacyjne i przyłączeniowe powinien wykonywać wyłącznie personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do prądu znamionowego 2,5 A. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta (brak szczegółowych danych w dostarczonych materiałach).

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażony w trzonek BA9S z zielonym podświetleniem. Napięcie zasilania podświetlenia nie jest podane w danych producenta – należy dobrać odpowiednią żarówkę/diodę BA9S do napięcia obwodu sterowniczego.
• Jaki jest stopień ochrony IP? Stopień ochrony nie został określony w dostępnej dokumentacji. Typowo dla aparatury montowanej w szafach sterowniczych przyjmuje się IP20 – zalecana ochrona przed kurzem i dotykiem palcem.
• Jaki jest tryb pracy styku? Styk jest normalnie otwarty (1NO) – zwierany po naciśnięciu przycisku i powracający do stanu rozwartego po zwolnieniu.
