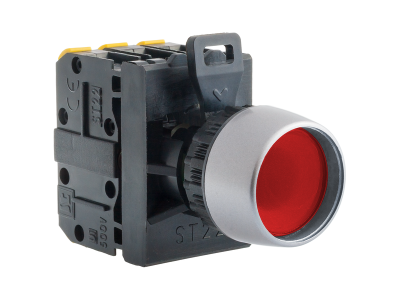

Przycisk sterowniczy kryty, pierścień niklowany, styki 1NC, podświetlany, czerwony | ST22-KLC-01-230-BA9S\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty oznaczony symbolem ST22-KLC-01-230-BA9S to element serii ST22 przeznaczony do montażu w otworach 22,3 mm. Wyposażony w zestyk 1NC (normalnie zamknięty) i podświetlenie czerwone, umożliwia sygnalizację oraz rozłączanie obwodów sterowniczych o prądzie do 2,5 A. Pierścień niklowany zwiększa odporność na korozję i nadaje estetyczny wygląd – idealny do pulpitów maszyn i szaf sterowniczych.

• Styk 1NC (normalnie zamknięty): po naciśnięciu przycisku rozłącza obwód – stosowany w układach bezpieczeństwa i sterowaniu awaryjnym.
• Maksymalny prąd 2,5 A: bezpieczna praca w standardowych obwodach sterowania, sygnalizacji i załączania niewielkich odbiorników.
• Podświetlenie czerwone (trzonek BA9S): wyraźna sygnalizacja stanu pracy – lampka wymienna, zasilana napięciem zgodnym z zastosowanym modułem (szczegóły w dokumentacji).
• Pierścień niklowany: odporność na korozję i uszkodzenia mechaniczne, długotrwała estetyka w środowisku przemysłowym.
• Budowa członowa: ułatwia tworzenie wariantów funkcjonalnych oraz wymianę poszczególnych elementów bez demontażu całej instalacji.

Zgodność z Normami

Przycisk ST22-KLC-01-230-BA9S został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. Nie podano konkretnych numerów norm w dokumentacji produktu – zaleca się stosowanie zgodnie z przeznaczeniem w szafach sterowniczych i pulpitach spełniających odpowiednie przepisy bezpieczeństwa.

Zastosowanie

Przycisk sterowniczy kryty z podświetleniem znajduje zastosowanie w układach sterowania i sygnalizacji w maszynach, szafach sterowniczych oraz instalacjach automatyki budynkowej.

• Sterowanie załączaniem/wyłączaniem odbiorników o niewielkim prądzie (do 2,5 A).
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w obwodach sterowniczych.
• Sygnalizacja awaryjna lub stanu pracy (podświetlenie czerwone).
• Element układów bezpieczeństwa – styk NC umożliwia zastosowanie w obwodach zatrzymania awaryjnego (przy odpowiednim doborze innych elementów).

Wskazówki Montażowe

Montaż przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do wbudowania w znormalizowany otwór o średnicy 22,3 mm (np. panel szafy, płyta czołowa). Dokręcaj pierścień z zalecanym momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (do 2,5 A). Należy zapewnić odpowiedni stopień ochrony obudowy dla danego środowiska pracy.

FAQ

• Jakie źródło światła zastosowano w podświetleniu? Podświetlenie oparte jest na trzonku BA9S (standardowa lampka). Producent nie precyzuje rodzaju (żarówka/LED) – w zależności od wersji może być wymagana wymiana źródła przy uszkodzeniu. Należy stosować źródła o napięciu i mocy zgodnym z przeznaczeniem modułu.
• Jaki stopień ochrony IP ma ten przycisk? W dostępnych danych nie podano stopnia ochrony. Przycisk przeznaczony jest do montażu wewnątrz szaf lub pulpitów – w typowych warunkach pracy w rozdzielnicy stosuje się IP20. W przypadku narażenia na wilgoć lub pył należy zastosować odpowiednią obudowę.
• Czy styk 1NC jest normalnie zamknięty czy otwarty? Styk 1NC (normalnie zamknięty) przewodzi prąd w stanie spoczynku. Naciśnięcie przycisku rozłącza obwód – jest to typowe rozwiązanie dla przycisków zatrzymania awaryjnego lub sygnalizacji przerwy.
