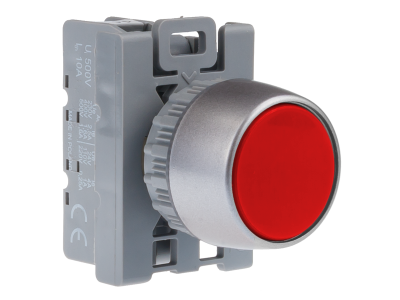

Przycisk sterowniczy kryty, pierścień niklowany, styki 1NC, czerwony | SP22-KC-01\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty SP22-KC-01 (oznaczenie kolorystyczne: czerwony) przeznaczony jest do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A. Wyposażony w styk normalnie zamknięty (1NC) oraz niklowany pierścień, zapewnia niezawodną pracę w pulpitach maszyn i szafach sterowniczych. Kompaktowa, członowa konstrukcja ułatwia tworzenie wariantów funkcjonalnych i modyfikację istniejących układów sterowania. Montaż odbywa się w znormalizowanym otworze o średnicy 22,3 mm.

• Styk 1NC (normalnie zamknięty): Gwarantuje rozłączenie obwodu sterowniczego po naciśnięciu przycisku – idealny do funkcji stop awaryjnego lub sygnalizacji przerwy obwodu.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach pomocniczych, sygnalizacji świetlnej i dźwiękowej bez ryzyka przegrzania styków.
• Budowa członowa: Umożliwia łatwą modyfikację układu sterowania – wymiana modułu stykowego bez demontażu całego przycisku.
• Niklowany pierścień mocujący: Odporność na korozję i długotrwała estetyka w warunkach przemysłowych.
• Montaż w otworze 22,3 mm: Kompatybilność z typowymi panelami operatorskimi, pulpitami i obudowami szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla aparatury sterowniczej niskiego napięcia, co potwierdza deklaracja zgodności producenta. Przeznaczony do stosowania w instalacjach spełniających wymagania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przycisk SP22-KC-01 znajduje zastosowanie w układach sterowania maszyn i urządzeń, gdzie wymagany jest styk normalnie zamknięty o niewielkim prądzie. Sprawdza się zarówno w roli elementu sygnalizacyjnego, jak i sterującego.

• Sterowanie załączaniem/wyłączaniem obwodów pomocniczych w szafach sterowniczych i pulpitach operatorskich.
• Generowanie impulsów do styczników, przekaźników lub wejść cyfrowych sterowników PLC.
• Sygnalizacja świetlna i dźwiękowa (np. przycisk potwierdzenia alarmu) – obciążenie do 2,5 A.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub bramami w obwodach niskoprądowych.

Wskazówki Montażowe

Montaż i podłączenie przycisku sterowniczego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przycisk montuje się w znormalizowanym otworze o średnicy 22,3 mm, zabezpieczając go za pomocą dołączonego pierścienia niklowanego. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 2,5 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do zaleceń producenta podanych w oryginalnej dokumentacji.

FAQ

• Czy przycisk jest podświetlany? Nie, model SP22-KC-01 nie posiada wbudowanego podświetlenia. Jest to wersja kryta (bez lampki), przeznaczona do zastosowań, gdzie nie jest wymagana sygnalizacja świetlna.
• Jaki stopień ochrony ma przycisk? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. W typowych warunkach montażu wewnątrz szafy sterowniczej lub pulpitu przyjmuje się ochronę odpowiadającą IP20 – odpowiednią dla środowisk suchych, bez pyłu i wilgoci.
• Jaką funkcję realizuje styk 1NC? Styk normalnie zamknięty (1NC) przewodzi prąd w stanie spoczynkowym. Po naciśnięciu przycisku styki rozwierają się, przerywając obwód. Idealne rozwiązanie dla przycisków stop awaryjnego, blokad lub sygnalizacji przerwy obwodu.
