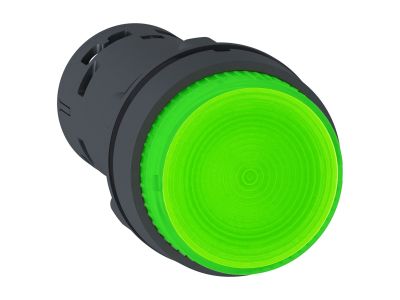

Przycisk sterowniczy Fi-22mm zielony z samopowrotem z podświetleniem 1Z, Harmony XB7 | XB7NW33B1 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NW33B1 to zaawansowane rozwiązanie monoblokowe, zaprojektowane z myślą o maksymalnej ergonomii i niezawodności w systemach automatyki przemysłowej. Urządzenie charakteryzuje się jaskrawym, zielonym kolorem oraz zintegrowanym podświetleniem LED zasilanym napięciem 24V AC/DC, co zapewnia doskonałą widoczność stanu pracy maszyny nawet w trudnych warunkach oświetleniowych. Mechanizm samopowrotny (sprężynowy) gwarantuje precyzyjną odpowiedź na impuls operatora, a styk typu 1 NO (normalnie otwarty) pozwala na skuteczne załączanie obwodów sterowniczych.

• Konstrukcja monolityczna: Zintegrowana budowa z tworzywa sztucznego ułatwia montaż i zwiększa odporność mechaniczną.
• Podświetlenie LED: Zastosowanie diody LED o niskim poborze mocy zapewnia długą żywotność i redukcję kosztów eksploatacji.
• Zaciski śrubowe: Solidne połączenia elektryczne przystosowane do przewodów o różnych przekrojach, co eliminuje ryzyko poluzowania się styków pod wpływem wibracji.
• Podwójna izolacja: Ramka z tworzywa sztucznego zapewnia wysoki poziom bezpieczeństwa elektrycznego dla operatora.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Posiada stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku. Dzięki temu przycisk może być bezpiecznie stosowany w środowiskach przemysłowych narażonych na wilgoć i zanieczyszczenia. Urządzenie spełnia wymagania międzynarodowych standardów dotyczących aparatury sterowniczej niskiego napięcia, co potwierdza jego przydatność do profesjonalnych aplikacji B2B.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w budowie maszyn (OEM) oraz w szafach sterowniczych i rozdzielnicach niskiego napięcia. Jest idealnym wyborem do systemów sygnalizacji i sterowania procesami, gdzie wymagana jest szybka identyfikacja wizualna. Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -25°C do aż 70°C, urządzenie sprawdza się zarówno w chłodniach, jak i w halach produkcyjnych o podwyższonej temperaturze. Może być wykorzystywany do uruchamiania silników, aktywacji cykli pracy maszyn czy jako element interfejsu HMI w liniach technologicznych.

Wskazówki Montażowe

Montaż przycisku jest intuicyjny i szybki dzięki standardowej średnicy otworu montażowego wynoszącej 22 mm. Poniżej znajdują się kluczowe wskazówki dla instalatorów:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,5 mm zgodnie ze standardem przemysłowym.
• Podłączenie elektryczne: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączenia.
• Zasilanie podświetlenia: Należy upewnić się, że napięcie zasilające diodę LED wynosi 24V AC/DC, co zapobiegnie uszkodzeniu elementu świetlnego.
• Orientacja: Dzięki monolitycznej konstrukcji, przycisk jest gotowy do osadzenia w panelu bez konieczności składania wielu osobnych komponentów.

FAQ

• Czy przycisk zawiera źródło światła? Tak, przycisk posiada zintegrowane podświetlenie LED o napięciu 24V AC/DC.
• Jaki jest stopień ochrony tego produktu? Przycisk posiada certyfikat IP65, co zapewnia ochronę przed pyłem i wodą.
• Czy można wymienić styk w tym modelu? Model XB7NW33B1 ma konstrukcję monolityczną, co oznacza, że styk i korpus stanowią jedną całość, zapewniając większą zwartość konstrukcji.
• W jakiej temperaturze może pracować urządzenie? Urządzenie jest przystosowane do pracy w ekstremalnych warunkach od -25°C do +70°C.
