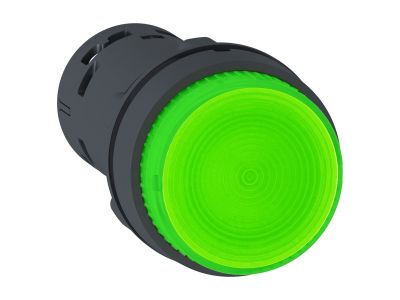

Przycisk sterowniczy Fi-22mm zielony 1Z z samopowrotem z podświetleniem 230VAC, Harmony XB7 | XB7NW33M1 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NW33M1 to zaawansowane rozwiązanie monoblokowe, zaprojektowane z myślą o maksymalnej ergonomii i niezawodności w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się jaskrawym, zielonym kolorem oraz wbudowanym podświetleniem LED zasilanym napięciem 230 V AC, co gwarantuje doskonałą widoczność stanu pracy maszyny nawet w trudnych warunkach oświetleniowych. Mechanizm powrotny (samopowrót) sprawia, że przycisk wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest kluczowe w procesach sterowania impulsowego.

• Konstrukcja monolityczna: Zintegrowana budowa z tworzywa sztucznego ułatwia montaż i zwiększa odporność mechaniczną.
• Styk 1 NO (Normalnie Otwarty): Zapewnia precyzyjne zamykanie obwodu w momencie aktywacji.
• Podwójna izolacja: Ramka wykonana z wysokiej jakości tworzywa sztucznego gwarantuje bezpieczeństwo użytkowania i odporność na czynniki zewnętrzne.
• Zaciski śrubowe: Solidne połączenie przewodów minimalizuje ryzyko poluzowania się styków pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów przemysłowych. Posiada stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz wysoką odporność na strumienie wody z dowolnego kierunku. Dzięki temu przycisk może być bezpiecznie stosowany w miejscach narażonych na częste mycie lub zapylenie. Szeroki zakres temperatur pracy, wynoszący od -25°C do +70°C, potwierdza jego przydatność w ekstremalnych warunkach klimatycznych i technologicznych.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn (OEM), prefabrykacji szaf sterowniczych oraz systemach automatyki budynkowej. Jest idealnym wyborem do:

• Uruchamiania procesów produkcyjnych i linii transportowych.
• Sygnalizacji gotowości urządzeń do pracy dzięki zintegrowanemu podświetleniu LED.
• Interfejsów operatorskich w pulpitach sterowniczych wymagających standardowego otworu montażowego o średnicy 22 mm.
• Systemów HVAC i sterowania oświetleniem przemysłowym.

Wskazówki Montażowe

Instalacja przycisku XB7NW33M1 jest intuicyjna i szybka dzięki standardowej średnicy montażowej 22,5 mm. Aby zapewnić długowieczność urządzenia, należy przestrzegać następujących zaleceń:

• Otwór montażowy: Przygotuj standardowy otwór o średnicy 22 mm w panelu o odpowiedniej grubości.
• Moment dokręcania: Podczas podłączania przewodów do zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić trwały kontakt elektryczny bez uszkodzenia gwintu.
• Uszczelnienie: Upewnij się, że uszczelka przylega płasko do powierzchni panelu, aby zachować deklarowany stopień ochrony IP65.
• Zasilanie LED: Podświetlenie wymaga stabilnego napięcia 230 V AC – należy zweryfikować parametry sieci przed podłączeniem.

FAQ

• Czy przycisk zawiera źródło światła? Tak, urządzenie posiada zintegrowaną diodę LED, która jest fabrycznie zamontowana i gotowa do pracy pod napięciem 230 V AC.
• Czy można wymienić styk na inny typ? Model XB7NW33M1 posiada konstrukcję monolityczną, co oznacza, że blok styku 1 NO jest zintegrowany z korpusem i nie podlega wymianie na inne konfiguracje.
• Jaka jest trwałość mechaniczna tego przycisku? Seria Harmony XB7 została zaprojektowana z myślą o milionach cykli łączeniowych, co czyni ją jednym z najbardziej trwałych rozwiązań w swojej klasie cenowej.
