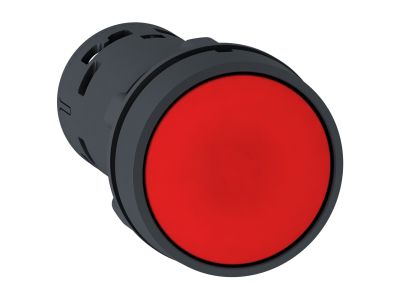

Przycisk sterowniczy Fi-22mm czerwony z samopowrotem 1Z 1R, Harmony XB7 | XB7NA45 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA45 to zaawansowane rozwiązanie dedykowane do systemów automatyki i sterowania przemysłowego. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz styki stanowią jedną, zintegrowaną całość, co znacząco upraszcza proces doboru komponentów i montażu. Przycisk został wyposażony w mechanizm samopowrotny (impulsowy), który po zwolnieniu nacisku automatycznie wraca do pozycji wyjściowej, co jest kluczowe w aplikacjach wymagających krótkotrwałego sygnału sterującego.

• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1 NO - Normally Open) oraz jeden styk rozwierny (1 NC - Normally Closed), co pozwala na jednoczesne załączanie i rozłączanie niezależnych obwodów sterowniczych.
• Wytrzymałość środowiskowa: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody, co pozwala na bezawaryjną pracę w trudnych warunkach przemysłowych.
• Ergonomia i widoczność: Intensywny czerwony kolor grzybka ułatwia szybką identyfikację przycisku na panelu operatorskim, skracając czas reakcji personelu.
• Zaciski śrubowe: Solidne zaciski śrubowe zapewniają trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w sektorze profesjonalnym. Przycisk spełnia wymagania normy IP65, co czyni go odpornym na uderzenia, pył oraz wibracje występujące w otoczeniu pracujących maszyn. Podwójna izolacja ramki z tworzywa sztucznego podnosi poziom bezpieczeństwa elektrycznego operatora, eliminując ryzyko wystąpienia napięcia dotykowego na elementach zewnętrznych.

Zastosowanie

Dzięki swojej uniwersalności i szerokiemu zakresowi temperatur pracy (od -25°C do +70°C), przycisk Harmony XB7 znajduje zastosowanie w wielu gałęziach przemysłu:

• Pulpity sterownicze: Idealny do montażu w szafach sterowniczych i pulpitach operatorskich maszyn produkcyjnych.
• Systemy przenośników: Wykorzystywany jako element sterujący startem lub zatrzymaniem linii transportowych.
• Automatyka budynkowa: Może służyć do sterowania oświetleniem, bramami lub systemami wentylacji w obiektach komercyjnych.
• Przemysł spożywczy i chemiczny: Odporność na wodę i pył pozwala na stosowanie w miejscach wymagających częstego czyszczenia.

Wskazówki Montażowe

Montaż przycisku XB7NA45 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie jest przystosowane do montażu w standardowych otworach o średnicy 22 mm, co zapewnia pełną kompatybilność z większością obudów i paneli dostępnych na rynku. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny bez uszkodzenia gwintu. Monolityczna budowa eliminuje konieczność osobnego montowania bloków styków, co skraca czas instalacji o blisko 40% w porównaniu do systemów modułowych.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA45 jest przyciskiem niepodświetlanym. Jego widoczność opiera się na jaskrawym, czerwonym kolorze tworzywa.
• Czy można wymienić same styki w tym modelu? Ze względu na konstrukcję monolityczną, styki są zintegrowane z przyciskiem i nie podlegają samodzielnej wymianie. W przypadku awarii wymienia się cały element.
• Jaka jest średnica montażowa? Przycisk jest dedykowany do standardowych otworów montażowych o średnicy 22 mm.
• Czy urządzenie jest odporne na niskie temperatury? Tak, przycisk może pracować w temperaturze do -25°C, co pozwala na jego montaż w nieogrzewanych halach lub na zewnątrz w odpowiednich obudowach.
