Przycisk sterowniczy Fi-22mm awaryjn zatrzymanie czerwony z blokiem odryglowania przez obrót 1NO+2NC | XB4BS84441 Schneider Electric

Opis i Kluczowe Cechy

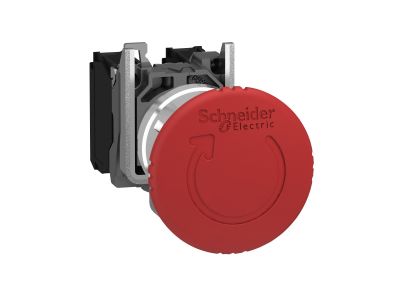

Przycisk sterowniczy Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BS84441 to profesjonalne rozwiązanie z zakresu bezpieczeństwa maszynowego, zaprojektowane do pracy w najbardziej wymagających środowiskach przemysłowych. Urządzenie pełni funkcję wyłącznika awaryjnego (EMS - Emergency Machine Stop), charakteryzując się czerwoną głowicą grzybkową o średnicy 40 mm, która zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach krytycznych. Mechanizm działa w trybie zatrzaskowym, co oznacza, że po aktywacji pozostaje w pozycji wciśniętej do momentu celowego odryglowania poprzez obrót głowicy.

• Wytrzymała konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w ciężkim przemyśle.
• Konfiguracja styków: Wyposażony w zestaw styków 1 NO (normalnie otwarty) oraz 2 NC (normalnie zamknięte), co pozwala na jednoczesne rozłączenie obwodów bezpieczeństwa i przesłanie sygnału informacyjnego do sterownika PLC.
• Ekstremalna szczelność: Certyfikaty IP66, IP67, IP69 oraz IP69K gwarantują pełną ochronę przed pyłem, silnymi strumieniami wody oraz myciem wysokociśnieniowym i gorącą parą.
• Szeroki zakres temperatur: Urządzenie pracuje niezawodnie w temperaturach od -40°C do +55°C, co umożliwia montaż w chłodniach oraz w pobliżu procesów generujących ciepło.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Posiada certyfikację morską, co potwierdza jego odporność na korozję i trudne warunki atmosferyczne. Zgodność z normami Typu 4X oraz wysokimi klasami szczelności IP sprawia, że przycisk spełnia wymagania stawiane komponentom bezpieczeństwa w systemach EMO (Emergency Off). Modułowa budowa ułatwia integrację z systemami sterowania zgodnymi z globalnymi wytycznymi bezpieczeństwa pracy.

Zastosowanie

Przycisk XB4BS84441 znajduje zastosowanie wszędzie tam, gdzie niezawodność systemu zatrzymania awaryjnego jest priorytetem. Jest idealnym wyborem dla:

• Linii produkcyjnych i montażowych w przemyśle motoryzacyjnym i maszynowym.
• Systemów transportu bliskiego, takich jak przenośniki taśmowe i windy.
• Przemysłu spożywczego i farmaceutycznego, gdzie wymagane jest częste mycie urządzeń pod ciśnieniem (standard IP69K).
• Aplikacji morskich i offshore, dzięki wysokiej odporności na trudne warunki zewnętrzne.
• Szaf sterowniczych i pulpitów operatorskich wymagających standardowego otworu montażowego o średnicy 22 mm.

Wskazówki Montażowe

Instalacja przycisku jest szybka i ergonomiczna dzięki modułowej konstrukcji serii Harmony XB4. Urządzenie montuje się w standardowym otworze o średnicy 22 mm. Podłączenie elektryczne realizowane jest za pomocą zacisków śrubowych, które zapewniają trwałe i pewne połączenie przewodów, odporne na poluzowanie pod wpływem drgań. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, aby zoptymalizować powierzchnię styku. Dzięki prostej budowie, ewentualna wymiana bloku styków lub modyfikacja konfiguracji po instalacji nie wymaga demontażu całego korpusu, co znacząco skraca czas serwisowania.

FAQ

1. Czy przycisk posiada blokadę po wciśnięciu?
Tak, jest to przycisk z mechanizmem zatrzaskowym. Po wciśnięciu pozostaje on w pozycji dolnej (aktywnej), a jego zwolnienie następuje dopiero po wykonaniu ruchu obrotowego głowicą.

2. Czy mogę zamontować ten przycisk w środowisku o dużej wilgotności?
Zdecydowanie tak. Dzięki wysokiemu stopniu ochrony IP66/IP67 oraz IP69K, przycisk jest całkowicie odporny na wnikanie wody, nawet pod wysokim ciśnieniem.

3. Jaka jest średnica otworu montażowego?
Przycisk jest kompatybilny ze standardowymi otworami montażowymi o średnicy 22 mm, co czyni go uniwersalnym elementem dla większości pulpitów sterowniczych.
