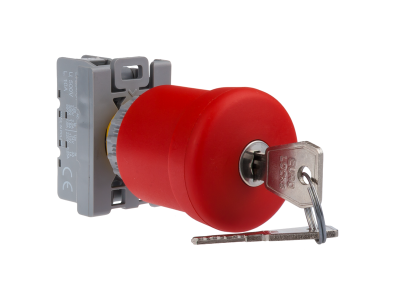

Przycisk sterowniczy bezpieczeństwa, styki 1NO+1NC, standard, z kluczem | SP22-BSN-11\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy bezpieczeństwa SP22-BSN-11 to element sterowniczy wyposażony w zestaw styków 1NO+1NC oraz mechanizm blokady kluczowej. Zaprojektowany do załączania i rozłączania obwodów sterowniczych o prądach do 2,5 A, co pozwala na bezpieczne sterowanie sygnalizacją, przekaźnikami lub stycznikami bez ryzyka przeciążenia styków. Montowany w standardowym otworze o średnicy 22,3 mm, pasuje do większości pulpitów i szaf sterowniczych. Budowa członowa umożliwia łatwą modyfikację funkcji oraz łączenie z lampkami sygnalizacyjnymi serii SP22/ST22.

• Styki 1NO+1NC: Umożliwiają jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów sterowniczych, co daje elastyczność w projektowaniu układów bezpieczeństwa i logicznych.
• Prąd znamionowy do 2,5 A: Zapewnia bezpieczną pracę w obwodach sterowniczych, sygnalizacji i małych odbiornikach bez ryzyka przegrzania elementów łączeniowych.
• Blokada kluczowa: Zapobiega przypadkowemu lub nieuprawnionemu uruchomieniu przycisku – klucz umożliwia tylko autoryzowaną obsługę, co zwiększa bezpieczeństwo maszyny.
• Montaż w otworze Ø22,3 mm: Uniwersalny standard pasujący do typowych paneli i szaf sterowniczych, ułatwia szybki montaż i wymianę.
• Budowa członowa: Umożliwia tworzenie wariantów funkcjonalnych (np. z lampką, dodatkowymi stykami) oraz łatwą modernizację istniejących układów bez wymiany całego zestawu.

Zgodność z Normami

Przycisk SP22-BSN-11 został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada oznakowanie CE. Produkt spełnia wymagania dla elementów sterowniczych stosowanych w maszynach i instalacjach przemysłowych, jednak szczegółowe normy – takie jak IEC/EN 60947-5-1 – należy potwierdzić w dokumentacji producenta.

Zastosowanie

Dzięki stykom 1NO+1NC i blokadzie kluczowej przycisk SP22-BSN-11 sprawdza się w układach wymagających autoryzowanego dostępu oraz niezawodnego sygnalizowania i sterowania. Idealnie nadaje się do następujących scenariuszy:

• Sterowanie odbiornikami w trybie ręcznym – załączanie i wyłączanie oświetlenia, wentylacji lub napędów w maszynach produkcyjnych.
• Wysyłanie impulsów do styczników, przekaźników lub PLC – sterowanie sekwencjami w automatyce budynkowej i przemysłowej.
• Sygnalizacja stanów pracy – współpraca z lampkami sygnalizacyjnymi SP22/ST22 do wizualnego informowania o trybie pracy maszyny.
• Obwody bezpieczeństwa (funkcja stop awaryjny) – zastosowanie styku NC w układzie bezpieczeństwa, gdzie rozłączenie obwodu wymaga autoryzacji kluczem.

Wskazówki Montażowe

Montaż i podłączenie przycisku SP22-BSN-11 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany max 1,5 mm² dla 2,5 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność działania wszystkich styków.

FAQ

• Czy przycisk SP22-BSN-11 jest podświetlany? Nie, w standardowej wersji SP22-BSN-11 nie posiada podświetlenia. Do wersji z lampką sygnalizacyjną należy zastosować oddzielny człon świetlny z serii SP22/ST22.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje stopnia ochrony dla tego modelu. W typowych zastosowaniach wewnątrz szaf sterowniczych przyjmuje się IP20, ale w przypadku pracy w trudniejszych warunkach zalecamy stosowanie osłon lub uszczelnień panelu.
• Jak działa blokada kluczowa – tryb pracy styku? Blokada kluczowa uniemożliwia wciśnięcie przycisku bez użycia klucza. W pozycji zablokowanej styki pozostają w stanie spoczynkowym (NO – otwarty, NC – zamknięty). Po przekręceniu klucza przycisk można wcisnąć, co zmienia stan styków na czas przytrzymania.
