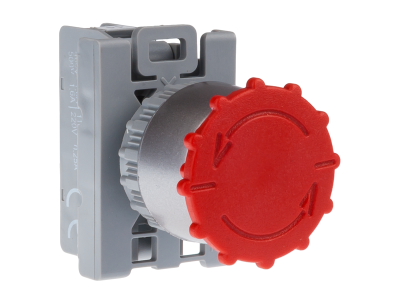

Przycisk sterowniczy bezpieczeństwa, pierścień niklowany, styki 2NO+2NC | SP22-B-22\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy bezpieczeństwa SP22-B-22 to niezawodne rozwiązanie do załączania i rozłączania obwodów sterowniczych. Wyposażony w styki 2NO+2NC, umożliwia elastyczne projektowanie układów sterowania maszyn i urządzeń. Prąd znamionowy do 2,5 A zapewnia bezpieczną pracę przy sygnalizacji świetlnej i dźwiękowej oraz impulsowaniu styczników i przekaźników. Pierścień niklowany gwarantuje odporność na korozję i estetyczny wygląd w pulpitach operatorskich. Dzięki budowie członowej można łatwo modyfikować zestaw funkcji bez wymiany całego przycisku. Montowany w otworze o średnicy 22,3 mm – zgodny z powszechnym standardem aparatury sterowniczej.

• Styki 2NO+2NC: umożliwiają realizację zarówno załączania (NO), jak i wyłączania (NC) w jednym urządzeniu, co daje pełną elastyczność przy projektowaniu obwodów sterowniczych.
• Prąd znamionowy do 2,5 A: wystarczający do sterowania stycznikami, przekaźnikami, sygnalizacją świetlną i dźwiękową w pulpitach maszyn i szafach sterowniczych.
• Pierścień niklowany: zapewnia odporność na korozję i trwałość estetyczną w środowisku przemysłowym.
• Budowa członowa: ułatwia tworzenie wariantów funkcjonalnych oraz wprowadzanie zmian w istniejących obwodach bez konieczności wymiany całego przycisku.
• Otwór montażowy 22,3 mm: standardowy wymiar umożliwia szybki i pewny montaż w pulpitach sterowniczych, tablicach oraz obudowach maszyn.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż i użytkowanie zgodnie z przeznaczeniem zapewniają bezpieczną pracę w obwodach sterowniczych.

Zastosowanie

Przycisk SP22-B-22\ znajduje zastosowanie w układach sterowania maszyn, szaf sterowniczych oraz w automatyce przemysłowej i budynkowej.

• Sterowanie maszynami i urządzeniami przemysłowymi – załączanie/wyłączanie obwodów sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników i modułów PLC.
• Sygnalizacja świetlna i dźwiękowa w pulpitach operatorskich.
• Tworzenie przycisków bezpieczeństwa w obwodach NC (rozwierających) do zatrzymania awaryjnego.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w pulpicie lub obudowie. Przekrój przewodów należy dobrać do maksymalnego obciążenia prądowego 2,5 A. Moment dokręcania zacisków oraz pozostałe wytyczne montażowe należy stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania styków NO i NC.

FAQ

• Jakie są tryby pracy styków 2NO+2NC? Styki 2NO (normalnie otwarte) zwierają się po naciśnięciu przycisku, a styki 2NC (normalnie zamknięte) rozwierają się. Dzięki temu w jednym przycisku można realizować zarówno załączanie, jak i wyłączanie obwodów.
• Czy przycisk nadaje się do zastosowań awaryjnego zatrzymania? Tak, styki NC (normalnie zamknięte) mogą być wykorzystane w obwodzie zatrzymania awaryjnego. Należy jednak upewnić się, że cały układ spełnia wymagania odpowiednich norm bezpieczeństwa (np. kategoria bezpieczeństwa).
• Jaka jest średnica otworu montażowego? Otwór montażowy wynosi 22,3 mm – jest to standardowy wymiar dla aparatury sterowniczej typu 22 mm, co zapewnia kompatybilność z większością pulpitów i obudów.
