Przycisk sterowniczy bezpieczeństwa, pierścień niklowany, styki 1NC | SP22-B-01\. Spamel

Opis i Kluczowe Cechy

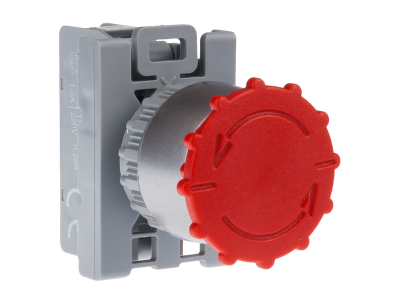

Przycisk sterowniczy bezpieczeństwa SP22-B-01 (pierścień niklowany) to element sterowniczy z pojedynczym stykiem rozwiernym 1NC. Dzięki budowie członowej umożliwia łatwe tworzenie wariantów funkcjonalnych oraz modyfikację istniejących obwodów sterowniczych. Przeznaczony do montażu w znormalizowanych otworach o średnicy 22,3 mm, znajduje zastosowanie w szafach sterowniczych i pulpitach maszyn.

• Styk 1NC (normalnie zamknięty): Zapewnia bezpieczne rozwieranie obwodu sterowniczego po naciśnięciu przycisku – kluczowe w obwodach bezpieczeństwa i zatrzymania awaryjnego.
• Pierścień niklowany: Oferuje estetyczny wygląd oraz odporność na korozję, idealny do nowoczesnych pulpitów operatorskich.
• Budowa członowa: Umożliwia elastyczne konfigurowanie przycisku z różnymi elementami funkcjonalnymi, ułatwia rozbudowę i zmiany w obwodach.
• Uniwersalny otwór montażowy 22,3 mm: Pasuje do standardowych otworów w obudowach i puszkach, co zapewnia łatwą instalację.
• Kompaktowa konstrukcja: Oszczędza miejsce w szafie sterowniczej i upraszcza prowadzenie okablowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Zaleca się stosowanie zgodnie z przeznaczeniem i wytycznymi producenta w celu zapewnienia bezpiecznej eksploatacji.

Zastosowanie

Przycisk SP22-B-01 sprawdza się w różnorodnych aplikacjach sterowniczych i sygnalizacyjnych w przemyśle oraz automatyce budynkowej.

• Sterowanie maszynami i urządzeniami – załączanie/wyłączanie, impulsy sterujące.
• Obwody bezpieczeństwa – jako przycisk zatrzymania awaryjnego z wykorzystaniem styku NC.
• Sygnalizacja stanów pracy w pulpitach operatorskich i szafach sterowniczych.
• Współpraca z przekaźnikami, stycznikami i sterownikami PLC jako element wejściowy.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk montuje się w otworze o średnicy 22,3 mm w obudowie lub puszce. Dokręcaj elementy mocujące zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego w obwodzie. Po instalacji sprawdź poprawność działania styku.

FAQ

• Czy przycisk SP22-B-01 jest podświetlany? Nie, ten model to przycisk sterowniczy bez podświetlenia. W przypadku potrzeby sygnalizacji świetlnej należy zastosować lampkę sygnalizacyjną z serii SP22/ST22.
• Jaki jest stopień ochrony tego przycisku? Producent nie określił stopnia ochrony IP dla tego modelu. Zaleca się montaż wewnątrz szaf sterowniczych w suchym środowisku.
• Czy styk 1NC jest normalnie zamknięty czy normalnie otwarty? 1NC oznacza styk normalnie zamknięty (rozwierny) – w stanie spoczynku przewodzi prąd, a po naciśnięciu przycisku rozłącza obwód.
