Przycisk sterowniczy 2-klawiszowy, styki 1NO+1NC, 24V, zielono-czerwony | SP22-2KL-11-24-LED\Z/C Spamel

Opis i Kluczowe Cechy

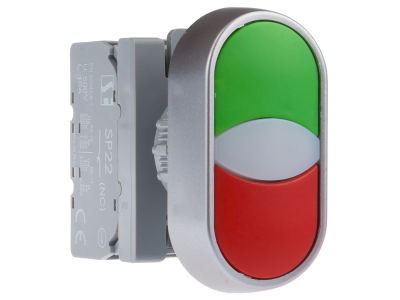

Przycisk sterowniczy 2-klawiszowy SP22-2KL-11-24-LED (symbol SP22-2KL) z zielono-czerwonym kolorem części sygnalizacyjnej to element modułowy przeznaczony do wbudowania w pulpity sterownicze, szafy maszynowe i tablice sygnalizacyjne. Zapewnia możliwość załączania/rozłączania obwodów o prądzie do 2,5 A oraz sygnalizacji świetlnej 24V, co czyni go uniwersalnym rozwiązaniem w układach automatyki i sterowania.

• Styki 1NO + 1NC: Elastyczna konfiguracja obwodów – jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) umożliwiają zarówno sterowanie bezpośrednie, jak i sygnalizację stanu.
• Napięcie 24V DC: Standardowe napięcie sterowania w układach automatyki przemysłowej, kompatybilne z większością sterowników PLC i przekaźników.
• Podświetlenie LED 24V: Jasna, energooszczędna sygnalizacja stanu przycisku – zielony kolor do identyfikacji funkcji uruchomienia, czerwony do sygnalizacji awarii lub zatrzymania.
• Budowa członowa SP22: Umożliwia dowolną kombinację przycisków i lampek w jednej ramce, ułatwiając rozbudowę i modyfikację układów sterowania bez konieczności wymiany całego elementu.
• Średnica wbudowania 22.3 mm: Standardowy otwór montażowy w panelach sterowniczych, kompatybilny z większością obudów przemysłowych i maszyn.

Zgodność z Normami

Przycisk sterowniczy spełnia wymagania norm europejskich dotyczących aparatury sterowniczej, w tym normy EN 60947-5-1 (aparatury niskonapięciowej) i posiada oznaczenie CE. Zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk 2-klawiszowy SP22-2KL-11-24-LED dedykowany jest do systemów sterowania i sygnalizacji w przemysłowych układach automatyki.

• Szafy sterownicze maszyn CNC – uruchamianie i zatrzymywanie cyklu pracy, sygnalizacja stanu.
• Pulpity sterownicze linii produkcyjnych – kombinacja przycisków z sygnalizacją kolorową do identyfikacji etapów procesu.
• Urządzenia przemysłowe z interfejsem operatorskim – sterowanie manualne i wizualizacja stanu pracy.
• Systemy awaryjnego zatrzymania (E-stop) zintegrowane z sygnalizacją stanu.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego obwód sterowniczy. Przycisk wbudowuje się w standardowy otwór o średnicy 22.3 mm, mocując go za pomocą wbudowanych zaczepów lub nakrętki dociskowej (w zależności od wersji). Połączenia elektryczne należy wykonać zgodnie z dokumentacją, zwracając uwagę na poprawną polaryzację zasilania LED (24V DC). Po montażu przeprowadzić test funkcjonalny, sprawdzając działanie styków i sygnalizacji.

FAQ

• Czy przycisk może być stosowany z napięciem 230V? Nie – przycisk jest zaprojektowany do pracy z napięciem sterowniczym 24V DC. Do zastosowań z napięciem sieciowym konieczne jest stosowanie dodatkowych układów pośredniczących.
• Jaki jest maksymalny prąd przełączania styków? Przycisk obsługuje prąd do 2,5 A przy napięciu 24V DC, co umożliwia bezpośrednie sterowanie małymi cewkami przekaźników lub styczników.
• Czy istnieje możliwość wymiany koloru podświetlenia? Tak – część nadpulpitowa przycisku może być wykonana w różnych kolorach (zgodnie z dostępnymi wariantami SP22), natomiast kolorystyka sygnalizacji LED (zielony/czerwony) jest ustalona fabrycznie w tym modelu.
