Przycisk SIRIUS ACT fi22 plastik, płaski podśw. przezroczysty LED 24VAC/DC 1NO, zaciski śrub. | 3SU1102-0AB70-1BA0 Siemens

Alternatywny kod produktu: 3SU11020AB701BA0

Opis i Kluczowe Cechy

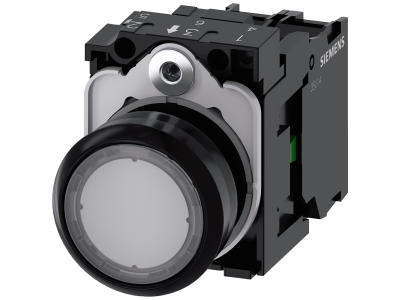

Przycisk sterowniczy Siemens SIRIUS ACT o symbolu 3SU1102-0AB70-1BA0 to kompaktowy element sterowania z płaską, przezroczystą osłoną i wbudowanym podświetleniem LED (24 V AC/DC). Wyposażony w jeden styk normalnie otwarty (1NO) oraz zaciski śrubowe, przeznaczony do montażu w otworze o średnicy 22 mm. Obudowa z tworzywa sztucznego zapewnia lekkość i odporność na typowe obciążenia mechaniczne w warunkach przemysłowych.

• Styk 1NO (normalnie otwarty): umożliwia precyzyjne sygnalizowanie załączenia lub podanie impulsu sterującego w obwodach pomocniczych.
• Podświetlenie LED 24 V AC/DC: wyraźna wizualizacja stanu pracy przycisku – dioda świeci światłem ciągłym po przyłożeniu napięcia, co ułatwia obsługę i diagnostykę.
• Zaciski śrubowe: pewne i łatwe podłączenie przewodów o przekroju dostosowanym do zastosowania, bez ryzyka poluzowania podczas eksploatacji.
• Średnica otworu 22 mm: standardowy wymiar montażowy, kompatybilny z większością paneli sterowniczych i puszek instalacyjnych.
• Obudowa z tworzywa sztucznego (plastik): lekka i odporna na korozję, odpowiednia do pracy w suchych pomieszczeniach przemysłowych i rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Konstrukcja i parametry elektryczne odpowiadają standardom DIN dla aparatury sterowniczej (dotyczy napięcia podświetlenia oraz charakterystyki łączeniowej styków). Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk Siemens SIRIUS ACT sprawdza się jako element wyposażenia paneli operatorskich, szaf sterowniczych i pulpitów maszyn. Główne scenariusze użycia:

• Sterowanie bezpośrednie odbiornikami małej mocy (silniki wentylatorów, pompy, siłowniki) w obwodach pomocniczych.
• Podawanie impulsów załączających/wyłączających do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja optyczna stanu pracy urządzeń dzięki wbudowanemu podświetleniu LED.
• Integracja z automatyka budynkową (sterowanie oświetleniem, bramami, roletami) w obwodach niskiego napięcia.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Przycisk instaluje się w otworze o średnicy 22 mm w płycie panelu lub drzwiach szafy. Zaciski śrubowe dokręca się zgodnie z momentem podanym w dokumentacji produktu, a przekrój podłączanych przewodów należy dobrać do obciążenia prądowego (zgodnie z normami instalacyjnymi). Przed montażem sprawdź zgodność napięcia podświetlenia (24 V AC/DC) z dostępnym źródłem zasilania.

FAQ

• Czy podświetlenie LED działa stale po przyłożeniu napięcia? Tak, dioda LED podświetla przezroczysty przycisk światłem ciągłym przy zasilaniu 24 V AC/DC. Nie wymaga dodatkowego sterownika – świeci się, gdy obwód jest zamknięty.
• Jaki jest stopień ochrony tego przycisku? Dane producenta nie określają stopnia IP dla tego modelu. W przypadku montażu w suchych pomieszczeniach (rozdzielnice, panele wewnętrzne) typowa ochrona to IP20 od strony tyłu. Dla zastosowań zewnętrznych należy zastosować odpowiednią puszkę ochronną – szczegóły w dokumentacji technicznej.
• Jaki jest tryb pracy styku 1NO? Styk jest normalnie otwarty – po naciśnięciu przycisku zwierza obwód, po zwolnieniu wraca do stanu otwartego (monostabilny). Służy do podawania impulsów lub załączania odbiorników w chwili nacisku.
