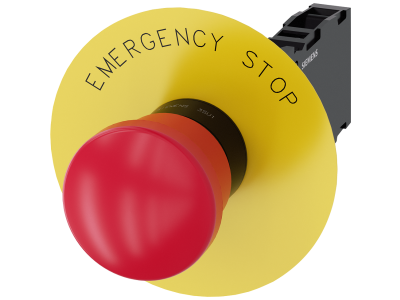

Przycisk SIRIUS ACT fi22 plastik, bezpiecz. fi40 pociąg. czerwony 1NC, etykieta (EMERGENCY STOP) | 3SU1100-1HA20-1FG0 Siemens

Alternatywny kod produktu: 3SU11001HA201FG0

Opis i Kluczowe Cechy

Przycisk awaryjny (emergency stop) z serii Siemens SIRIUS ACT o symbolu 3SU1100-1HA20-1FG0, wyposażony w jeden zestyk normalnie zamknięty (1NC) i funkcję pociągową (push‑pull). Wykonany w czerwonym tworzywie sztucznym, z dołączoną etykietą EMERGENCY STOP. Przeznaczony do montażu w otworze 22 mm (fi22) – standardowy wymiar dla aparatury sterowniczej. Produkt zapewnia niezawodne wyłączanie awaryjne obwodów sterowniczych.

• 1NC (normalnie zamknięty): gwarantuje przerwanie obwodu w momencie zadziałania, co zapewnia odłączenie zasilania w trybie awaryjnym i spełnia wymogi bezpieczeństwa maszyn.
• Funkcja pociągowa (push‑pull): do deblokady wymagane jest pociągnięcie główki przycisku – zapobiega nieumyślnemu ponownemu uruchomieniu urządzenia.
• Kolor czerwony z etykietą EMERGENCY STOP: wyraźne, zgodne z normami oznaczenie strefy wyłączania awaryjnego, ułatwiające szybką identyfikację.
• Obudowa z tworzywa sztucznego: lekka, odporna na korozję i zapewniająca dobrą izolację elektryczną.
• Montaż w otworze 22 mm: uniwersalny standard ułatwiający zabudowę w panelach sterowniczych, pulpitach i szafach rozdzielczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Przeznaczony do stosowania w systemach bezpieczeństwa maszyn zgodnie z obowiązującymi normami europejskimi. Szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN 60947-5-1) znajdują się w karcie katalogowej producenta.

Zastosowanie

Przycisk awaryjny SIRIUS ACT z funkcją pociągową znajduje zastosowanie wszędzie tam, gdzie wymagane jest natychmiastowe i bezpieczne wyłączenie maszyny lub instalacji. Sprawdzi się w systemach sterowania i bezpieczeństwa.

• Awaryjne zatrzymanie maszyn produkcyjnych, obrabiarek, przenośników i innych urządzeń przemysłowych.
• Element systemów bezpieczeństwa na stanowiskach roboczych – łatwy dostęp operatora w sytuacji zagrożenia.
• Sterowanie impulsowe do styczników, przekaźników bezpieczeństwa lub wejść modułów PLC w automatyce budynkowej i przemysłowej.
• Sygnalizacja i blokada w obwodach sterowniczych, gdzie wymagany jest styki NC rozwierany przy naciśnięciu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do montażu bezwzględnie odłączyć napięcie. Przycisk montuje się w otworze o średnicy 22 mm w płycie czołowej, na przykład w szafie sterowniczej lub pulpicie. Dokręcać pierścień mocujący zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obwodu sterowniczego (szczegóły w karcie katalogowej). Produkt nie wymaga podłączenia zasilania zewnętrznego.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, wersja 3SU1100-1HA20-1FG0 nie jest wyposażona w moduł podświetlenia. Przycisk działa wyłącznie mechanicznie – zadziałanie sygnalizowane jest wciśnięciem główki.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje stopnia ochrony IP w nazwie ani w dostępnych danych. Zaleca się montaż w obudowie rozdzielnicy zapewniającej odpowiednie środowisko pracy (np. IP54 lub wyższe w zależności od wymagań instalacji).
• Jak działa styk w tym przycisku? Przycisk wyposażony jest w jeden styk normalnie zamknięty (1NC). W stanie spoczynku styk jest zwarty. Po naciśnięciu główki obwód zostaje przerwany, a po pociągnięciu (deblokadzie) wraca do stanu zwartego.
