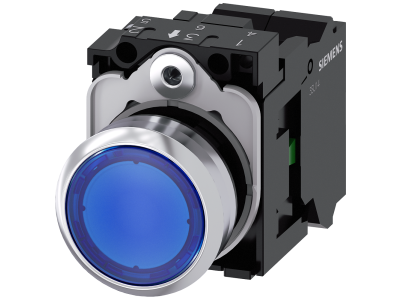

Przycisk SIRIUS ACT fi22 metal połysk,płaski podśw. niebieski LED 24VAC/DC 1NO, zaciski spręż. | 3SU1152-0AB50-3BA0 Siemens

Alternatywny kod produktu: 3SU11520AB503BA0

Opis i Kluczowe Cechy

Przycisk sterowniczy SIRIUS ACT firmy Siemens (symbol 3SU1152-0AB50-3BA0) to metalowy przycisk płaski o średnicy montażowej 22 mm. Wyposażony w niebieskie podświetlenie LED zasilane napięciem 24 V AC/DC oraz jeden zestyk normalnie otwarty (1NO). Zaciski sprężynowe zapewniają pewne i szybkie podłączenie przewodów. Model ten łączy trwałe metalowe wykonanie z funkcjonalnością podświetlenia, co ułatwia obsługę w warunkach ograniczonej widoczności.

• Podświetlenie LED niebieskie 24 V AC/DC: Wyraźna sygnalizacja stanu urządzenia, stała widoczność przycisku nawet w słabym oświetleniu – zasilanie zarówno prądem stałym, jak i przemiennym.
• Zestyk 1NO (normalnie otwarty): Służy do wysyłania sygnału załączenia np. do stycznika, przekaźnika lub sterownika PLC – prosty i niezawodny w układach sterowania.
• Zaciski sprężynowe (push-in): Beznarzędziowy montaż przewodów o odpowiednim przekroju – oszczędność czasu przy instalacji i wysoka odporność na wibracje.
• Metalowe wykonanie, powierzchnia połysk: Wysoka wytrzymałość mechaniczna i estetyczny wygląd – odporność na uszkodzenia w środowisku przemysłowym i biurowym.
• Średnica otworu montażowego 22 mm: Uniwersalny standard dla aparatury sterowniczej – łatwa integracja z istniejącymi panelami i puszkami.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą LVD. W celu uzyskania szczegółowych informacji o konkretnych normach (np. IEC/EN 60947-5-1) należy odwołać się do dokumentacji technicznej producenta.

Zastosowanie

Przycisk SIRIUS ACT znajduje zastosowanie w układach sterowania maszyn, linii produkcyjnych oraz w rozdzielnicach i pulpitach operatorskich. Sprawdza się zarówno w przemyśle ciężkim, jak i w lekkich aplikacjach automatyki budynkowej.

• Sterowanie załączaniem i wyłączaniem odbiorników – wysyłanie sygnału do styczników lub przekaźników.
• Impulsowe sterowanie wejściami PLC lub sterowników dedykowanych – idealny jako przycisk START.
• Sygnalizacja wizualna stanu procesu dzięki niebieskiemu podświetleniu LED – łatwa identyfikacja aktywnego przycisku.
• Obsługa w warunkach słabego oświetlenia – podświetlenie umożliwia lokalizację przycisku bez dodatkowego źródła światła.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przycisk przeznaczony jest do mocowania w otworze o średnicy 22 mm w panelu o odpowiedniej grubości (zgodnie z instrukcją producenta). Zaciski sprężynowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi – należy stosować przewody o przekroju dostosowanym do prądu obciążenia (szczegóły w karcie katalogowej). Moment dokręcania ewentualnych elementów mocujących – według dokumentacji producenta. Nie wolno przekraczać dopuszczalnych parametrów elektrycznych.

FAQ

• Czy podświetlenie LED działa również przy zasilaniu 24 V DC? Tak, dioda LED jest przystosowana zarówno do napięcia stałego (DC), jak i przemiennego (AC) w zakresie 24 V.
• Jaki stopień ochrony (IP) ma przycisk? W dostarczonych danych nie podano stopnia ochrony. Standardowo przyciski tej serii oferują IP20 po stronie styków, natomiast dla strony czołowej – po zamontowaniu z odpowiednią uszczelką – producent deklaruje wyższe klasy. Należy sprawdzić kartę katalogową 3SU1152.
• Jaki typ styku zastosowano – NO czy NC? Model posiada jeden zestyk normalnie otwarty (1NO), co oznacza, że obwód zamyka się po naciśnięciu przycisku.
