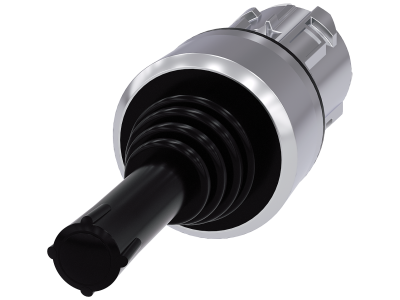

Wyłącznik współrzędnościowy, 22 mm, okrągły, metal błyszczący, czarny, pionowo bez samopowrotu, | 3SU1050-7AB88-0AA0 Siemens

Alternatywny kod produktu: 3SU10507AB880AA0

Opis i Kluczowe Cechy

Wyłącznik współrzędnościowy SIRIUS ACT od Siemens (symbol 3SU1050-7AB88-0AA0) to okrągłe urządzenie sterownicze o średnicy 22 mm, wykonane z błyszczącego metalu w kolorze czarnym. Dzięki funkcji bez samopowrotu (pionowe przesterowanie bez powrotu do pozycji środkowej) doskonale sprawdza się w prostych zadaniach nawigacyjnych, gdzie wymagane jest utrzymanie wybranego położenia. Innowacyjna koncepcja łączenia umożliwia montaż jedną ręką bez użycia specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania otworów z rowkiem.

• Średnica 22 mm: uniwersalny standard otworu montażowego ułatwia integrację z panelami sterowniczymi i puszkami przemysłowymi.
• Bez samopowrotu: po przesterowaniu wyłącznik pozostaje w wybranej pozycji, co pozwala na stałe sygnalizowanie stanu lub utrzymanie sterowania bez ciągłego nacisku.
• Wysoka odporność na warunki środowiskowe: produkt odporny na kurz, oleje, agresywne zasady oraz czyszczenie myjkami wysokociśnieniowymi – gwarantuje niezawodność w trudnych warunkach przemysłowych i na zewnątrz budynków.
• Łatwy montaż bez narzędzi: innowacyjny system łączenia skraca czas instalacji i redukuje nakłady pracy – wystarczy wcisnąć urządzenie w otwór.
• Możliwość integracji z sieciami automatyki: produkt można podłączyć do sterownika przez PROFINET, AS-Interface lub IO-Link (za pomocą odpowiednich modułów), co minimalizuje okablowanie i źródła błędów.

Zgodność z Normami

Wyłącznik współrzędnościowy SIRIUS ACT Siemens spełnia wymagania europejskich dyrektyw bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz dopuszczenia produktowe na rynkach globalnych. Brak podanych w danych wejściowych konkretnych numerów norm – produkt przeznaczony do pracy w obwodach sterowniczych i sygnalizacyjnych zgodnie z ogólnymi wytycznymi dla aparatury w rozdzielnicach i panelach operatorskich.

Zastosowanie

Wyłącznik współrzędnościowy SIRIUS ACT znajduje zastosowanie wszędzie tam, gdzie potrzebne jest proste, mechaniczne sterowanie kierunkiem lub wyborem pozycji. Idealnie nadaje się do zadań nawigacyjnych w maszynach i liniach produkcyjnych.

• Sterowanie odbiornikami w systemach transportu i przenośników – wybór kierunku jazdy lub funkcji.
• Impulsy do styczników, przekaźników lub PLC w celu przełączania trybów pracy maszyny.
• Sygnalizacja stanów operacyjnych – stałe utrzymanie pozycji w trybie awaryjnym lub nadzoru.
• Automatyka budynkowa i przemysłowa – nawigacja w panelach HMI, windy, bramy, kurtyny.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Urządzenie montuje się w otworze o średnicy 22 mm w płycie czołowej panelu lub obudowy. Zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę dodatkowego frezowania rowka – wystarczy standardowy okrągły otwór. Do uszczelnienia zaleca się zastosowanie dostarczonej uszczelki. W przypadku podłączania modułów komunikacyjnych (PROFINET, AS-Interface, IO-Link) należy postępować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz moment dokręcania zacisków dobrać do obciążenia i zgodnie z instrukcją.

FAQ

• Czy wyłącznik współrzędnościowy posiada podświetlenie LED? Nie, opisywany model 3SU1050-7AB88-0AA0 nie ma wbudowanego podświetlenia. Jest to czysto mechaniczne urządzenie sterownicze. Podświetlane warianty dostępne są w osobnych pozycjach katalogowych serii SIRIUS ACT.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje w źródle konkretnej wartości IP dla tego wariantu. Urządzenie charakteryzuje się jednak wysoką odpornością na kurz, oleje, agresywne zasady i mycie myjkami wysokociśnieniowymi – szczegółowe dane należy zweryfikować w karcie katalogowej produktu.
• Jaki jest tryb pracy styku – chwilowy czy z samopodtrzymaniem? Styk działa w trybie bez samopowrotu: po przesterowaniu dźwigni do jednej z pozycji (pionowej) wyłącznik pozostaje w tej pozycji do momentu ręcznego powrotu do położenia neutralnego. Nie jest to przycisk impulsowy (monostabilny), lecz przełącznik bistabilny.
