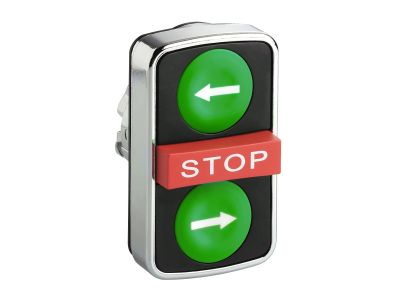

Przycisk potrójny zielony/STOP/zielony samopowrotny metalowy lewo/STOP/prawo Harmony XB4 | ZB4BA73133 Schneider Electric

Opis i Kluczowe Cechy

Przycisk potrójny Schneider Electric Harmony XB4 (symbol ZB4BA73133) to zaawansowane urządzenie sterownicze z dwoma zielonymi przyciskami (lewo/prawo) i czerwonym przyciskiem STOP, wszystkie z mechanizmem samoczynnego powrotu. Dzięki metalowej, chromowanej obudowie i wysokiej szczelności (IP66, IP69K) sprawdza się w ekstremalnych warunkach, a szeroki zakres temperatur pracy (-40°C do 70°C) gwarantuje niezawodność. Montowany w standardowym otworze 22 mm, umożliwia kontrolę wielu funkcji maszyny z jednego punktu.

• Metalowa obudowa: Odporna na uderzenia i wibracje, zapewnia długą żywotność w wymagających środowiskach przemysłowych.
• Stopień ochrony IP66 i IP69K: Pełna ochrona przed kurzem, strumieniami wody i myciem pod wysokim ciśnieniem – idealna do zastosowań w przemyśle spożywczym, chemicznym i na zewnątrz.
• Mechanizm samoczynnego powrotu (samopowrotny): Każdy przycisk po zwolnieniu wraca do pozycji spoczynkowej, co zapewnia bezpieczeństwo i jednoznaczność sygnałów sterujących.
• Szeroki zakres temperatur pracy -40°C do 70°C: Niezawodne działanie zarówno w mroźnych halach, jak i w gorących strefach produkcyjnych.
• Modułowa konstrukcja w otworze 22 mm: Łatwy montaż i serwisowanie, możliwość samodzielnej modyfikacji oraz zgodność z istniejącymi instalacjami.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm i posiada certyfikaty Marine, IP66, IP67, IP69, IP69K oraz Type 4X. Oznaczony znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przycisk potrójny Harmony XB4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i odporne na czynniki zewnętrzne sterowanie maszynami i urządzeniami.

• Sterowanie maszynami produkcyjnymi w przemyśle (np. start/stop, zmiana kierunku ruchu).
• Impulsowe sygnały do styczników, przekaźników i sterowników PLC w szafach sterowniczych.
• Sygnalizacja i przywoływanie personelu w trudnych warunkach (mycie, kurz, wibracje).
• Automatyka budynkowa i instalacje przemysłowe wymagające wysokiej szczelności i wytrzymałości mechanicznej.

Wskazówki Montażowe

Montaż i demontaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu w standardowym otworze Ø22 mm na płycie panelu lub szafie. Moment dokręcania elementów mocujących należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do rzeczywistego prądu obciążenia. Należy pamiętać o odpowiednim uszczelnieniu otworu, aby zachować deklarowane stopnie ochrony IP.

FAQ

• Czy przycisk jest podświetlany? Nie, model ZB4BA73133 nie posiada podświetlenia LED. Przyciski są w kolorach: zielony (×2) i czerwony (STOP), z symbolem strzałek.
• Jaki stopień ochrony ma ten przycisk? Posiada stopień ochrony IP66 oraz IP69K, co oznacza odporność na kurz, silne strumienie wody i mycie pod wysokim ciśnieniem. Dodatkowo spełnia normy Type 4X oraz certyfikat Marine.
• Jaki jest tryb pracy styków? Wszystkie trzy przyciski są wyposażone w mechanizm samoczynnego powrotu (samopowrotne). Po naciśnięciu i zwolnieniu wracają do pozycji spoczynkowej, co jest typowe dla aplikacji impulsowych.
