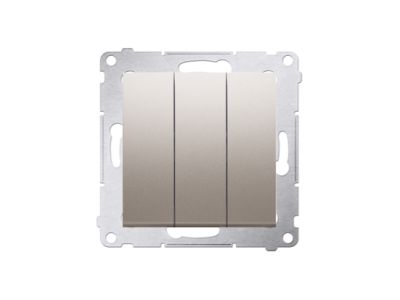

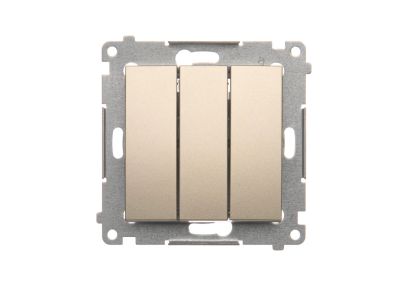

Przycisk potrójny z podświetleniem LED (moduł) 10AX, 250V, szybkozłącza, złoty mat DP31L.01/44 | DP31L.01/44 Kontakt Simon

Alternatywny kod produktu: WMDL-0312xx-044

Opis i Kluczowe Cechy

Przycisk potrójny z podświetleniem LED o symbolu DP31L.01/44 to modułowy łącznik instalacyjny przeznaczony do rozdzielnic. Dzięki prądowi znamionowemu 10AX i napięciu 250V zapewnia bezpieczne sterowanie odbiornikami w typowych obwodach jednofazowych. Wyposażony w szybkozłącza ułatwiające montaż, w eleganckim wykończeniu złoty mat. Idealne rozwiązanie do nowoczesnych instalacji wymagających wizualnej sygnalizacji stanu pracy.

• Prąd znamionowy 10AX: Gwarantuje pewną i bezpieczną pracę w obwodach oświetleniowych i sterowniczych o obciążeniu do 10 A, bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V AC: Kompatybilność z typowymi instalacjami domowymi i biurowymi, umożliwiająca bezpośrednie podłączenie do sieci.
• Podświetlenie LED: Czytelna sygnalizacja wizualna stanu załączenia – ułatwia obsługę w warunkach słabego oświetlenia oraz identyfikację aktywnego obwodu.
• Szybkozłącza: Montaż przewodów bez użycia narzędzi – oszczędność czasu podczas instalacji i eliminacja ryzyka niedokręcenia.
• Wykonanie złoty mat: Estetyczne, nowoczesne wykończenie pasujące do designerskich rozdzielnic i paneli sterowniczych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi europejskimi normami dla łączników instalacyjnych i posiada oznaczenie CE. Montaż i eksploatacja powinny odbywać się zgodnie z krajowymi przepisami oraz zaleceniami producenta.

Zastosowanie

Przycisk potrójny z podświetleniem LED sprawdza się wszędzie tam, gdzie wymagane jest wielopunktowe sterowanie obwodami elektrycznymi oraz wizualna informacja o stanie urządzeń. Może być stosowany w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Sterowanie oświetleniem w kilku strefach – każdy przycisk niezależnie załącza i wyłącza wybrany obwód.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w systemach automatyki budynkowej.
• Sygnalizacja pracy maszyn i urządzeń dzięki podświetleniu LED – wskazanie aktywnego trybu.
• Zastosowanie w panelach operatorskich oraz centralach alarmowych jako przyciski funkcyjne z kontrolką.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przeznaczony do instalacji na szynie TH35 w rozdzielnicy. Przewody należy podłączać do szybkozłączy po odpowiednim odizolowaniu (zalecana długość odizolowania zgodnie z dokumentacją producenta). Przekrój przewodów powinien być dobrany do prądu znamionowego 10 A. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie podświetlenia.

FAQ

• Czy podświetlenie LED świeci stale, czy tylko po załączeniu? Podświetlenie może być skonfigurowane w zależności od podłączenia – szczegółowe informacje o trybie świecenia znajdują się w instrukcji producenta dołączonej do produktu.
• Jaki jest stopień ochrony IP tego przycisku? Jako aparatura modułowa przeznaczona do montażu w rozdzielnicach, standardowo charakteryzuje się stopniem ochrony IP20 (ochrona przed dostępem do części niebezpiecznych). Dokładne dane podaje karta katalogowa producenta.
• Czy przycisk ma zestyki zwierne (NO) czy rozwierne (NC)? Na podstawie dostępnych danych nie określono konfiguracji styków. Informację o typie styków (zwierny/rozwierny) należy sprawdzić w dokumentacji technicznej produktu.
