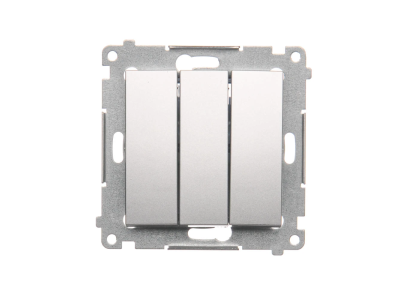

Przycisk potrójny (moduł) zwierny 10AX, szybkozłącza, srebrny mat metalizowany DP31.01/43 Simon 54 | DP31.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-032xxx-043

Opis i Kluczowe Cechy

Przycisk potrójny Simon 54 (symbol DP31.01/43) to modułowe urządzenie sterownicze wyposażone w trzy niezależne styki zwierne (NO) o prądzie znamionowym 10 A. Dzięki szybkozłączom ułatwia prace instalacyjne, a eleganckie wykończenie w kolorze srebrny mat metalizowany nadaje estetyczny wygląd w rozdzielnicy lub na elewacji. Produkt przeznaczony do montażu na szynie TH35 w systemie modułowym.

• Trzy niezależne przyciski ze stykami zwiernymi (NO): Umożliwiają realizację wielu funkcji sterowania w jednym module – każdy styk może obsługiwać oddzielny obwód, co oszczędza miejsce w rozdzielnicy.
• Prąd znamionowy 10 A (10AX): Zapewnia bezpieczne przełączanie obciążeń w typowych obwodach sterowania oświetleniem, sygnalizacją lub niskoprądowych odbiorników bez ryzyka przeciążenia styków.
• Szybkozłącza (6,3 mm): Przyspieszają montaż i demontaż przewodów – nie wymagają narzędzi, co redukuje czas instalacji i ułatwia serwis.
• Wykończenie srebrny mat metalizowany: Nadaje estetyczny wygląd w nowoczesnych instalacjach, jednocześnie zapewniając odporność na korozję i ścieranie.
• Kompatybilność z systemem Simon 54: Część spójnej serii aparatury modułowej, co ułatwia rozbudowę i zapewnia jednolity design w rozdzielnicy lub puszce natynkowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, co potwierdza spełnienie wymogów w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z wytycznymi producenta gwarantują niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Przycisk potrójny Simon 54 znajduje zastosowanie w rozdzielnicach i obudowach sterowniczych do lokalnego lub zdalnego sterowania odbiornikami. Dzięki trzem niezależnym stykom zwiernym idealnie sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem w strefach wielostanowiskowych – każdy przycisk może włączać/wyłączać oddzielną grupę lamp.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC – realizacja funkcji bistabilnych lub sekwencyjnych.
• Sygnalizacja i łączenie obwodów w instalacjach automatyki budynkowej (np. załączanie wentylacji, rolet, bram).
• Zastosowania DIY i małych instalacji przemysłowych, gdzie wymagana jest niezależna kontrola kilku obwodów z jednego punktu.

Wskazówki Montażowe

Przed przystąpieniem do montażu lub demontażu należy bezwzględnie odłączyć napięcie w obwodzie. Prace mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przycisk montuje się na szynie TH35 (DIN) w rozdzielnicy lub puszce natynkowej. Przewody należy podłączać do szybkozłączy zgodnie z dokumentacją producenta – zalecany przekrój przewodu od 0,5 do 2,5 mm². Moment dokręcania (jeśli dotyczy) oraz szczegółowy schemat podłączenia znajdują się w karcie katalogowej produktu. W przypadku wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

FAQ

• Czy przycisk posiada podświetlenie? Nie, w tym modelu (DP31.01/43) nie przewidziano podświetlenia LED. Jest to przycisk bez elementu świetlnego, przeznaczony do pracy w obwodach, gdzie sygnalizacja nie jest wymagana.
• Jaki jest stopień ochrony IP tego przycisku? Typowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 (ochrona przed dotknięciem palcem). W przypadku montażu w puszce natynkowej stopień ochrony zależy od obudowy – zalecamy stosowanie osłon lub przepustów w zależności od środowiska.
• Jaki tryb pracy ma styk – zwierny czy rozwierny? Styk jest zwierny (normalnie otwarty, NO). Oznacza to, że przycisk w stanie spoczynku rozwiera obwód, a po naciśnięciu zwierana go. Idealnie nadaje się do sterowania impulsowego lub załączania odbiorników.
