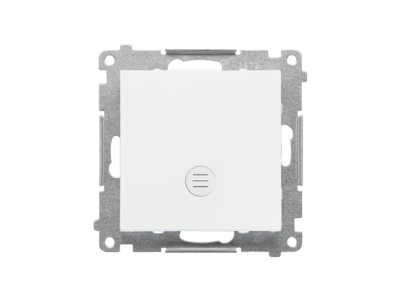

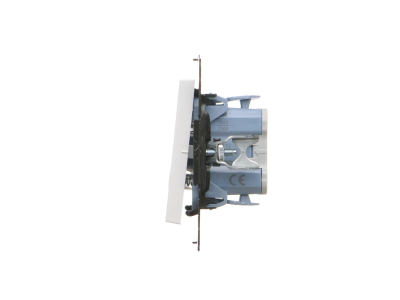

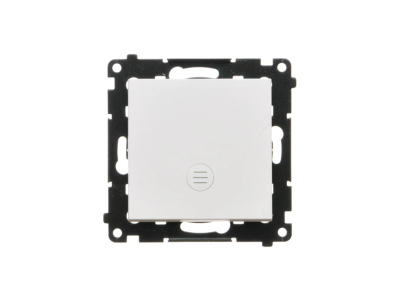

Przycisk pojedynczy zwierny z podświetleniem LED (moduł) 10AX 250V, szybkozłącza, Biały mat Simon 55 | TP1L.01/111 Kontakt Simon

Alternatywny kod produktu: WMDL-0P15xx-111

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z podświetleniem LED w kolorze białym matowym to modułowy element aparatury instalacyjnej Simon 55. Zaprojektowany do pracy w obwodach o maksymalnym prądzie 10A przy napięciu 250V, zasilany napięciem 230V AC. Wyposażony w szybkozłącza ułatwiające montaż – eliminuje konieczność lutowania i zaprasowywania, skracając czas instalacji.

• Prąd znamionowy 10A przy 250V: Zapewnia niezawodne działanie w typowych obwodach oświetleniowych i sterowania.
• Podświetlenie LED: Ułatwia identyfikację przycisku w ciemności, zwiększając funkcjonalność i bezpieczeństwo eksploatacji.

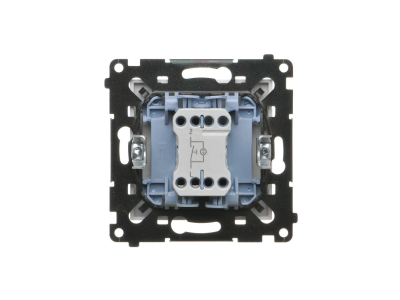

• Szybkozłącza: Pozwalają na błyskawiczny montaż bez specjalistycznych narzędzi – wystarczy wsunąć przewód i zablokować.
• Kolor biały matowy: Estetyczny wygląd, dopasowany do standardowych kolorów aparatury modułowej w instalacjach.
• Modułowa budowa Simon 55: Kompatybilny z szeroką gamą osprzętu modułowego, w tym łączników, gniazd i regulatorów.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich, w tym EN 60669-1 dla łączników do instalacji stałych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Przycisk pojedynczy zwierny z podświetleniem LED znajduje zastosowanie w instalacjach elektrycznych jako element sterowania oświetleniem, wentylacją lub innymi urządzeniami.

• Oświetlenie schodów i korytarzy – podświetlenie ułatwia lokalizację przycisku.
• Sterowanie wentylacją w łazienkach i pomieszczeniach gospodarczych.
• Włączanie/wyłączanie oświetlenia w pomieszczeniach użytkowych (biura, sklepy, hale magazynowe).
• Instalacje modułowe w rozdzielnicach – jako elementy sterujące obwodami pomocniczymi.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przycisk należy zamontować w odpowiedniej ramce modułowej Simon 55, łącząc przewody z szybkozłączami. Upewnij się, że przewody są prawidłowo wsunięte i zablokowane. Po montażu sprawdź poprawność działania przycisku i podświetlenia. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych między przewodami.

FAQ

• Czy przycisk może być stosowany w instalacjach 3-fazowych? Nie – przycisk jest przeznaczony do pracy w obwodach jednofazowych 250V AC z maksymalnym prądem 10A.
• Jaki jest typ podświetlenia LED? Przycisk wyposażony jest w standardowe podświetlenie LED zasilane napięciem 230V AC. Kolor świecenia nie został określony w danych – standardowo biały.
• Czy przycisk wymaga dodatkowego zasilania podświetlenia? Tak – podświetlenie LED zasilane jest z tego samego obwodu, co główny styk przycisku (230V AC).
