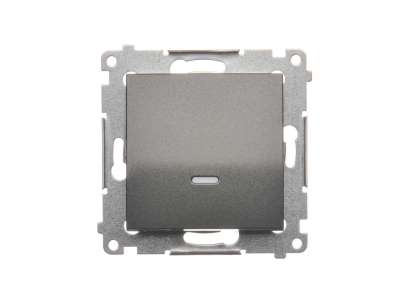

Przycisk pojedynczy zwierny z podświetleniem bez piktogramu 10AX, szybkozłącza, antrac DP1L.01/48 | DP1L.01/48 Kontakt Simon

Alternatywny kod produktu: WMDL-0P1xxx-048

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z podświetleniem LED, symbol DP1L.01/48, o prądzie znamionowym 10AX, wyposażony w szybkozłącza i obudowę w kolorze antracyt. Przeznaczony do chwilowego sterowania obwodami elektrycznymi – po naciśnięciu zwierającym obwód, a po zwolnieniu samoczynnie go rozwierającym. Dzięki podświetleniu LED umożliwia również sygnalizację stanu.

• Prąd znamionowy 10AX: zapewnia bezpieczną pracę w obwodach o obciążeniu do 10 A, gwarantując niezawodność styków i długą żywotność.
• Podświetlenie LED: umożliwia wizualną sygnalizację załączenia oraz ułatwia lokalizację przycisku w słabym oświetleniu.
• Szybkozłącza: przyspieszają montaż i demontaż przewodów bez konieczności stosowania narzędzi.
• Styk zwierny (NO): po naciśnięciu obwód zamyka się, po zwolnieniu samoczynnie wraca do stanu otwarcia – idealny do impulsów sterujących.
• Kolor antracyt: estetyczne, nowoczesne wykończenie pasujące do każdej rozdzielnicy i panelu sterowniczego.

Zgodność z Normami

Produkt zaprojektowano i wyprodukowano zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jego parametry elektryczne i mechaniczne są zgodne z wymaganiami dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przycisk DP1L.01/48 sprawdza się w układach sterowania i sygnalizacji w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Dzięki chwilowemu trybowi pracy doskonale nadaje się do:

• Wysyłania impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sterowania oświetleniem w układach załącz/wyłącz (np. schodowych) przy użyciu przekaźników bistabilnych.
• Sygnalizacji stanu pracy urządzeń dzięki wbudowanemu podświetleniu LED.
• Montażu w rozdzielnicach modułowych na szynie TH35 (DIN) jako element sterowniczy.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Przycisk przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Podłącz przewody do szybkozłącz zgodnie z dokumentacją producenta, zwracając uwagę na maksymalny przekrój przewodów (podany na obudowie lub w karcie katalogowej) oraz moment dokręcania (jeśli dotyczy). Po zakończeniu montażu sprawdź poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Czy podświetlenie LED jest wymienne? Podświetlenie jest wbudowane na stałe i nie przewidziano jego wymiany przez użytkownika. W przypadku uszkodzenia należy wymienić cały przycisk.
• Jaki jest tryb pracy styku? Jest to styk zwierny (NO – normally open). Po naciśnięciu przycisku obwód zostaje zamknięty, po zwolnieniu rozwiera się samoczynnie.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów o przekroju podanym w instrukcji montażu – przed podłączeniem sprawdź odpowiednie wartości (typowe zakresy podane są przez producenta na obudowie).
