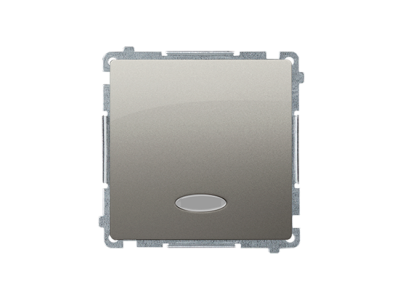

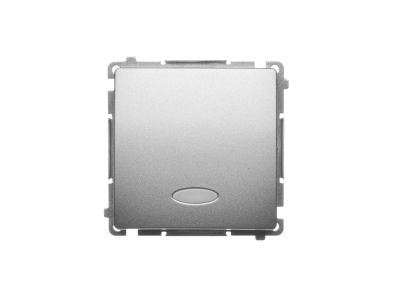

Przycisk pojedynczy zwierny bez piktogramu z podśw.LED (moduł) 10AX, 250V, szybkozłącza, satynowy | BMP1L.01/29 Kontakt Simon

Alternatywny kod produktu: WMUL-0P1xxx-H011

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny BMP1L.01/29 to modułowy element sterowniczy z wbudowanym podświetleniem LED, przeznaczony do pracy w instalacjach o napięciu 250 V AC i prądzie znamionowym 10AX. Dzięki szybkozłączom montaż przebiega szybko i bez użycia narzędzi, a satynowe wykończenie obudowy nadaje estetyczny wygląd rozdzielnicy. Łączy funkcjonalność łączeniową z wizualną sygnalizacją stanu obwodu.

• Prąd znamionowy 10AX: bezpieczna praca w obwodach oświetleniowych, w tym z żarowymi źródłami światła oraz nowoczesnymi źródłami LED, odporny na prądy rozruchowe.
• Napięcie 250 V AC: pełna kompatybilność z typowymi instalacjami jednofazowymi, szerokie zastosowanie w budynkach mieszkalnych i komercyjnych.
• Podświetlenie LED: wyraźna wizualna informacja o stanie załączenia obwodu, ułatwia obsługę i diagnostykę w warunkach słabego oświetlenia.
• Szybkozłącza: beznarzędziowe podłączanie przewodów, skraca czas montażu i ułatwia wymianę elementu bez konieczności stosowania wkrętaków.
• Satynowe wykończenie: estetyczna, matowa powierzchnia frontu, dopasowana do nowoczesnych rozdzielnic i minimalizująca odciski palców.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (dyrektywy niskonapięciowa i kompatybilności elektromagnetycznej) oraz posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania odpowiednich norm dla zestawień niskonapięciowych.

Zastosowanie

Przycisk BMP1L.01/29 sprawdza się wszędzie tam, gdzie potrzebne jest ręczne sterowanie obwodem z dodatkową sygnalizacją optyczną. Znajduje zastosowanie zarówno w instalacjach domowych, jak i w obiektach użyteczności publicznej.

• Sterowanie oświetleniem (włączanie/wyłączanie) z widocznym potwierdzeniem stanu.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC w systemach automatyki budynkowej.
• Sygnalizacja pracy urządzeń (np. informacja o załączeniu wentylacji, pompy, ogrzewania).
• Realizacja funkcji przycisku dzwonkowego lub przywoławczego z podświetleniem.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP z zachowaniem przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przycisk przeznaczony jest do montażu na szynie TH35 (DIN), w rozdzielnicach w suchych pomieszczeniach. Szybkozłącza umożliwiają podłączenie przewodów o przekroju dobranym do prądu obwodu – szczegóły w dokumentacji producenta. Nie przekraczaj podanych wartości prądu i napięcia.

FAQ

• Czy podświetlenie LED wymaga dodatkowego zasilania? Nie, dioda LED jest włączana wraz z obwodem głównym – świeci przy zamkniętym obwodzie (styki zwarte). Napięcie podświetlenia jest dostosowane do napięcia sieciowego 230 V AC, niezbędne szczegóły elektryczne znajdują się w dokumentacji producenta.
• Jaki stopień ochrony ma przycisk? Produkt nie ma określonego stopnia IP w dostarczonych danych. Standardowo aparatura modułowa jest przeznaczona do zabudowy w rozdzielnicach, co zapewnia ochronę przed dotykiem i pyłem – montaż w suchych pomieszczeniach.
• Czy przycisk nadaje się do obciążeń żarowych i LED? Tak, oznaczenie 10AX oznacza przystosowanie do obciążeń żarowych (tradycyjne żarówki) oraz źródeł LED z uwagi na odporność na prądy rozruchowe. W przypadku obciążeń indukcyjnych lub silnie pojemnościowych skonsultuj się z dokumentacją techniczną.
