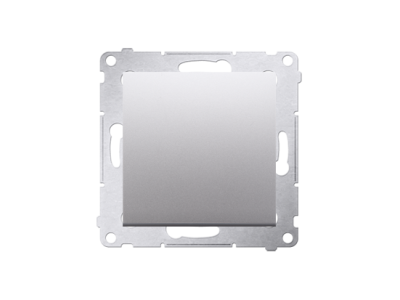

Przycisk pojedynczy zwierny bez piktogramu, 16AX, zaciski śrubowe, srebrny mat DP1A.01/43 Simon 54 | DP1A.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-0P0x2x-043

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny Simon 54 (symbol DP1A.01/43) to element aparatury modułowej przeznaczony do chwilowego sterowania obwodami elektrycznymi. Wykonany w matowym kolorze srebrnym, wyposażony w zaciski śrubowe ułatwiające pewne połączenie przewodów. Jego prąd znamionowy 16AX gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu żarowym lub rezystancyjnym bez ryzyka przegrzania styków.

• Styk zwierny (1NO): Zapewnia chwilowe załączenie obwodu po naciśnięciu – idealny do impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Prąd znamionowy 16AX: Dzięki wysokiej obciążalności może pracować w obwodach z żarowymi źródłami światła, co zwiększa uniwersalność zastosowania.
• Zaciski śrubowe: Umożliwiają szybki i pewny montaż przewodów o przekroju dostosowanym do prądu znamionowego, bez użycia specjalistycznych narzędzi.
• Matowe wykończenie srebrne: Elegancki, dyskretny wygląd pasujący do nowoczesnych rozdzielnic i paneli sterowniczych.
• Brak piktogramu: Uniwersalny design, który można stosować w dowolnej aplikacji bez sugerowania funkcji – elastyczność w projektowaniu oznaczeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Montaż i użytkowanie zgodne z przeznaczeniem gwarantują niezawodność w instalacjach elektrycznych. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Przycisk zwierny Simon 54 znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe załączanie obwodu – zarówno w przemyśle, jak i w inteligentnych instalacjach budynkowych. Dzięki zaciskom śrubowym i obciążalności 16AX sprawdzi się w różnorodnych scenariuszach:

• Sterowanie impulsowe styczników i przekaźników w szafach sterowniczych.
• Podawanie sygnałów do wejść cyfrowych sterowników PLC lub modułów automatyki.
• Chwilowe załączanie oświetlenia lub sygnalizacji w panelach operatorskich.
• Element przycisków w przyciskowych zespołach sterowniczych w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż i podłączenie przycisku powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Zaciski śrubowe dokręcać zalecanym momentem obrotowym zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego obciążenia. Po zamontowaniu sprawdzić poprawność działania styku i izolacji.

FAQ

• Czy przycisk ma podświetlenie LED? Nie, model DP1A.01/43 nie posiada podświetlenia. Jest to przycisk bez piktogramu, przeznaczony do pracy bez sygnalizacji świetlnej.
• Jaki stopień ochrony ma przycisk? W dostarczonych danych producent nie podaje konkretnego stopnia IP. Zaleca się montaż w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych.
• Jak działa styk w tym przycisku? Styk jest zwierny (normalnie otwarty, NO). Po naciśnięciu przycisku obwód zostaje zamknięty, a po puszczeniu sprężyna samoczynnie go rozłącza – jest to praca chwilowa (momentowa).
