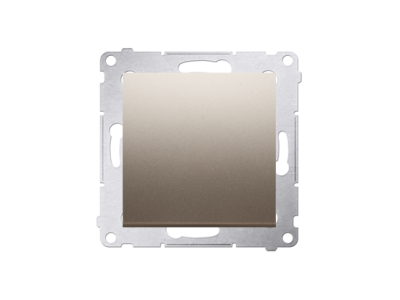

Przycisk pojedynczy zwierny bez piktogramu, 10AX, szybkozłącza, złoty mat DP1.01/44 Simon 54 | DP1.01/44 Kontakt Simon

Alternatywny kod produktu: WMDL-0P03xx-044

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny (monostabilny, normalnie otwarty) Simon DP1.01/44 przeznaczony jest do chwilowego załączania obwodów elektrycznych. Wyposażony w szybkozłącza, które przyspieszają montaż, oraz estetyczne wykończenie w kolorze złoty mat. Parametr 10AX gwarantuje niezawodną pracę przy typowych obciążeniach instalacyjnych.

• Styk zwierny (NO): Chwilowe załączanie obwodu – po zwolnieniu przycisku sprężyna samoczynnie rozłącza obwód, co jest bezpieczne w sterowaniu impulsowym (styczniki, przekaźniki, PLC).
• 10AX: Prąd znamionowy zapewniający bezpieczną pracę w obwodach oświetleniowych i innych standardowych odbiornikach bez ryzyka przegrzania styków.

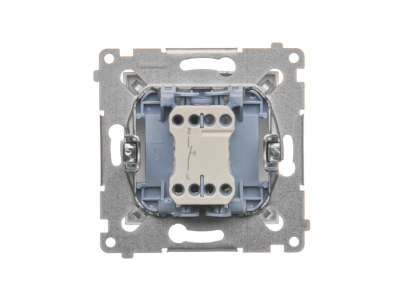

• Szybkozłącza: Zaciski bezśrubowe (push-in) umożliwiają szybki i pewny montaż przewodów bez użycia narzędzi – skracają czas instalacji.
• Wykończenie złoty mat: Elegancka, matowa powierzchnia dopasowująca się do nowoczesnych aranżacji wnętrz i rozdzielnic.
• Bez piktogramu: Uniwersalny wygląd, bez oznaczenia graficznego – możliwość dowolnego opisania funkcji przez instalatora.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników elektrycznych oraz posiada deklarację zgodności CE. Montaż i eksploatacja zgodna z zaleceniami producenta oraz obowiązującymi przepisami prawa budowlanego.

Zastosowanie

Przycisk przeznaczony jest do montażu w rozdzielnicach na szynie DIN (TH35) i znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe sterowanie obwodem.

• Sterowanie oświetleniem – chwilowe załączanie punktów świetlnych (np. w korytarzach, klatkach schodowych).
• Wysyłanie impulsów sterujących do styczników, przekaźników bistabilnych lub wejść PLC.
• Sygnalizacja – ręczne wywołanie sygnału dźwiękowego lub optycznego.
• Automatyka budynkowa – sterowanie siłownikami żaluzji, bram, rolet (jako przycisk impulsowy).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV) i zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i sprawdź brak potencjału elektrycznego. Przycisk montuje się na szynie TH35 (DIN) w rozdzielnicy. Szybkozłącza umożliwiają podłączenie przewodów o przekroju odpowiednim do prądu 10AX – dobór zgodnie z normami PN-HD 60364. Moment dokręcania (brak – szybkozłącza nie wymagają dokręcania). Po zakończeniu montażu sprawdź działanie przycisku przed włączeniem napięcia.

FAQ

• Czy przycisk ma podświetlenie LED? Nie, model DP1.01/44 nie zawiera podświetlenia ani piktogramu. Przeznaczony jest do zastosowań, gdzie wizualna sygnalizacja nie jest wymagana.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje konkretnego IP. Dla aparatury montowanej na szynie DIN w rozdzielnicy standardowym stopniem ochrony jest IP20 (ochrona przed ciałami stałymi >12 mm). W razie montażu w warunkach podwyższonej wilgotności lub zapylenia zastosuj odpowiednią obudowę.
• Jaki jest tryb pracy styku? Styk jest zwierny (NO – normalnie otwarty) i działa w trybie chwilowym (monostabilnym). Po wciśnięciu przycisku obwód zostaje zamknięty, a po zwolnieniu – samoczynnie rozłączony przez sprężynę powrotną.
