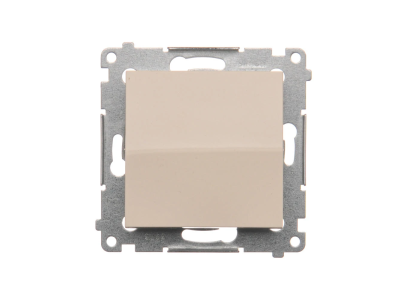

Przycisk pojedynczy zwierny bez piktogramu, 10AX, szybkozłącza, krem DP1.01/41 Simon 54 | DP1.01/41 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny bez piktogramu z serii Simon 54, o oznaczeniu katalogowym DP1.01/41, to wysokiej klasy osprzęt elektroinstalacyjny zaprojektowany z myślą o wymagających systemach sterowania. Mechanizm charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym. Kluczową cechą urządzenia jest mechanizm monostabilny – po zwolnieniu nacisku wbudowana sprężyna zwrotna samoczynnie przywraca klawisz do pozycji wyjściowej, powodując natychmiastowe rozłączenie obwodu elektrycznego.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co znacząco skraca czas instalacji i gwarantuje stałą siłę docisku przewodu, odporną na poluzowanie pod wpływem drgań.
• Kolorystyka i Design: Wykończenie w kolorze kremowym (kod koloru 41) pozwala na estetyczne dopasowanie do klasycznych i nowoczesnych wnętrz, zachowując spójność z ramkami serii Simon 54.
• Brak piktogramu: Czysta powierzchnia klawisza sprawia, że produkt jest uniwersalny i może pełnić dowolną funkcję w instalacji, od sterowania dzwonkiem po wyzwalanie przekaźników bistabilnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych oraz normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie parametrów elektrycznych oraz wytrzymałości mechanicznej. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia bezpieczne użytkowanie w standardowych warunkach domowych i biurowych.

Zastosowanie

Przycisk DP1.01/41 znajduje szerokie zastosowanie w zaawansowanych instalacjach automatyki budynkowej oraz tradycyjnych układach sterowania. Jest idealnym rozwiązaniem do:

• Współpracy z przekaźnikami bistabilnymi w celu sterowania oświetleniem z wielu punktów (np. na klatkach schodowych lub w długich korytarzach).
• Uruchamiania systemów dzwonkowych i sygnalizacyjnych.
• Wyzwalania wejść sterowników w systemach inteligentnego domu (Smart Home).
• Sterowania czasowymi ogranicznikami zużycia energii.

Wskazówki Montażowe

Montaż przycisku jest intuicyjny, jednak wymaga zachowania standardów bezpieczeństwa. Mechanizm przeznaczony jest do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju do 2,5 mm² należy jedynie odizolować na odpowiednią długość i wsunąć w zacisk. Specjalne wypustki na mostku montażowym ułatwiają precyzyjne pozycjonowanie mechanizmu w układach wielokrotnych. Zaleca się stosowanie ramek z serii Simon 54 Premium lub Simon 54 Nature dla uzyskania pełnego efektu estetycznego.

FAQ

• Czy przycisk posiada podświetlenie? Model DP1.01/41 w wersji standardowej nie posiada podświetlenia, co czyni go idealnym do minimalistycznych aranżacji.
• Czy można go zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podniesie stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.
• Jaki jest maksymalny prąd obciążenia? Przycisk jest przystosowany do prądu znamionowego 10AX, co pozwala na sterowanie większością standardowych odbiorników oświetleniowych.
