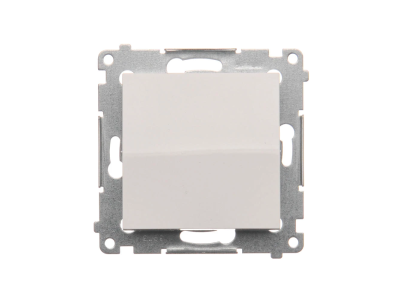

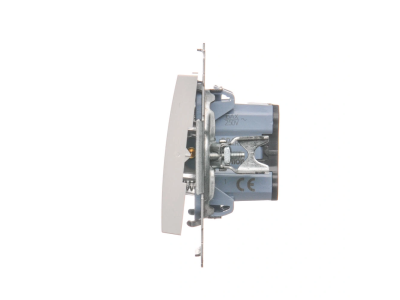

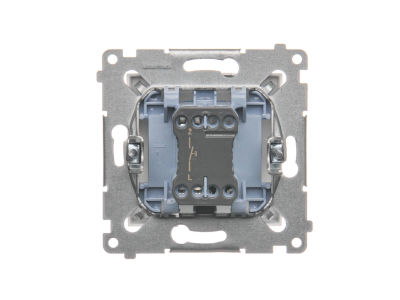

Przycisk pojedynczy zwierny bez piktogramu, 10AX, biały DP1A.01/11 Simon 54 | DP1A.01/11 Kontakt Simon

Alternatywny kod produktu: WMDL-0P0x2x-011

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny Simon 54 (symbol DP1A.01/11) to monostabilny łącznik przeznaczony do sterowania obwodami elektrycznymi. Dzięki znamionowemu prądowi 10AX (obciążenie żarowe) zapewnia bezpieczną pracę przy sterowaniu oświetleniem oraz innymi odbiornikami o charakterze rezystancyjnym. Wykonany w kolorze białym, bez piktogramu, pasuje do estetyki nowoczesnych instalacji.

• 10AX (obciążenie żarowe): Gwarantuje niezawodne łączenie obwodów z typowymi źródłami światła żarowego, halogenowego i LED, bez ryzyka przekroczenia dopuszczalnego obciążenia.
• Styk zwierny (NO): Pozwala na chwilowe załączanie odbiorników – idealny do dzwonków, sygnalizacji lub impulsów sterujących dla styczników i przekaźników.
• Monostabilny – samopowrotny: Po zwolnieniu przycisku styk wraca do stanu otwarcia, co stosuje się w aplikacjach wymagających krótkotrwałego sygnału.
• Kolor biały: Elegancki wygląd pasujący do białych ram i puszek, ułatwiający komponowanie estetycznej aranżacji sterowania.
• Bez piktogramu: Uniwersalny wygląd odpowiedni do różnorodnych funkcji – można oznaczyć według indywidualnych potrzeb.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla osprzętu instalacyjnego. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczeństwo użytkowania.

Zastosowanie

Przycisk Simon DP1A.01/11 znajduje zastosowanie w instalacjach mieszkaniowych, biurowych oraz przemysłowych, wszędzie tam gdzie wymagane jest chwilowe sterowanie.

• Sterowanie dzwonkiem lub sygnalizacją dźwiękową/świetlną.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterujących PLC.
• Sterowanie bramami, roletami i żaluzjami w połączeniu z odpowiednimi modułami.
• Praca jako przycisk testowy lub kasowania w układach alarmowych i automatyce budynkowej.

Wskazówki Montażowe

Montaż i wymianę przycisku może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się w puszce instalacyjnej na szynie TH35 (DIN) lub w standardowej ramce – sposób montażu zgodny z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany min. 1,5 mm² dla 10A). Po podłączeniu sprawdzić poprawność działania i dokręcenie zacisków z momentem podanym w karcie technicznej.

FAQ

• Czy przycisk jest podświetlany? Nie – model DP1A.01/11 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu można zastosować oprawę z diodą LED lub dodatkowy wskaźnik.
• Jaki jest stopień ochrony? Produkt przeznaczony do montażu wewnątrz pomieszczeń, typowo w rozdzielnicach lub puszkach zapewniających ochronę IP20. Dokładna wartość IP zależy od zastosowanej obudowy – należy przestrzegać warunków środowiskowych.
• Jaki jest tryb pracy styku? Styk zwierny (NO) – przycisk jest normalnie rozwarty, a zwarcie następuje tylko podczas nacisku. Samopowrotny – po zwolnieniu wraca w stan otwarcia.
