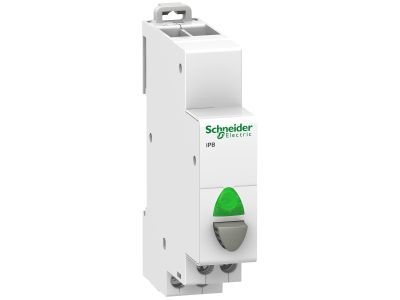

Przycisk pojedynczy z lampką (z samopowrotem) iPB-20-10-I 20A 1NO 110-230 VAC, Acti 9 | A9E18036 Schneider Electric

Opis i Kluczowe Cechy

Przycisk pojedynczy iPB-20-10-I z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie sterownicze przeznaczone do montażu w rozdzielnicach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpośrednie sterowanie obciążeniami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach. Wyposażenie przycisku w jeden styk zwierny (1NO) oraz zintegrowaną lampkę sygnalizacyjną pracującą w szerokim zakresie napięcia od 110 do 230 V AC znacząco podnosi funkcjonalność modułu, umożliwiając jednoczesne zadawanie impulsu i optyczną weryfikację stanu obwodu. Mechanizm z samopowrotem (monostabilny) gwarantuje, że styk powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest kluczowe w układach sterowania impulsowego.

• Prąd znamionowy 20 A zapewniający wysoką obciążalność styków.
• Zintegrowana lampka kontrolna LED dla napięć 110-230 VAC.
• Konfiguracja styków 1NO (normalnie otwarty).
• Kompaktowa obudowa modułowa kompatybilna z systemem Acti 9.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Przycisk iPB spełnia wymagania normy IEC 60669-1, dotyczącej łączników do stałych instalacji elektrycznych domowych i podobnych, oraz normy IEC 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających w układach niskiego napięcia. Dzięki temu urządzenie może być stosowane w profesjonalnych systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Przycisk iPB-20-10-I znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem do sterowania przekaźnikami impulsowymi, stycznikami oraz systemami sygnalizacji stanów pracy maszyn. Dzięki wysokiej wytrzymałości prądowej 20 A, może być wykorzystywany w obwodach oświetleniowych, systemach wentylacji oraz w szafach sterowniczych jako element interfejsu człowiek-maszyna (HMI). Lampka sygnalizacyjna pozwala na szybką diagnostykę obecności napięcia lub potwierdzenie zadziałania konkretnego podzespołu w rozdzielnicy.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie symetrycznej DIN (TH35) o szerokości 35 mm, co zapewnia pełną kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Przycisk jest przystosowany do pracy w szerokim zakresie temperatur, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku gęstego upakowania aparatury generującej ciepło. Podłączenie lampki sygnalizacyjnej powinno być wykonane zgodnie ze schematem ideowym dla napięcia 110-230 V AC.

FAQ

• Co oznacza funkcja samopowrotu? Jest to mechanizm monostabilny, w którym przycisk pozostaje w stanie aktywnym tylko podczas jego trzymania przez operatora. Po puszczeniu, styk 1NO automatycznie powraca do pozycji otwartej.
• Czy lampka wymaga osobnego zasilania? Lampka jest zintegrowana z mechanizmem przycisku i pracuje w zakresie napięcia 110-230 V AC, sygnalizując stan obwodu zgodnie z podłączeniem projektowym.
• Czy urządzenie można montować w dowolnej rozdzielnicy? Tak, o ile posiada ona standardową szynę DIN 35 mm i zapewnia stopień ochrony IP odpowiedni dla warunków środowiskowych panujących w miejscu montażu.
