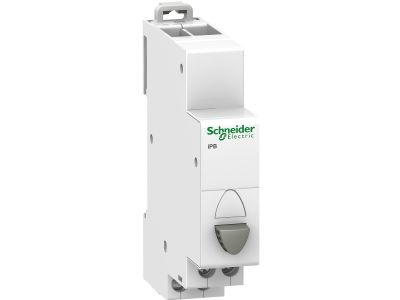

Przycisk pojedynczy iPB-20-11 20A 1NO+1NC szary z samopowrotem, Acti 9 | A9E18033 Schneider Electric

Opis i Kluczowe Cechy

Przycisk pojedynczy iPB-20-11 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowany komponent sterowniczy zaprojektowany z myślą o profesjonalnych systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na bezpośrednie sterowanie obwodami o znacznym obciążeniu bez konieczności stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach. Wyposażenie w układ styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

• Mechanizm z samopowrotem: Przycisk powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest kluczowe w układach impulsowych.
• Kompaktowa budowa: Szerokość modułowa dostosowana do standardowych rozdzielnic pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Estetyka i funkcjonalność: Szary kolor przycisku ułatwia identyfikację funkcji wewnątrz rozdzielnicy, zachowując spójność wizualną z pozostałą aparaturą serii Acti 9.
• Wysoka trwałość: Solidna konstrukcja gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstym użytkowaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz niezawodność w trudnych warunkach eksploatacyjnych. Przycisk iPB-20-11 spełnia wymagania normy IEC 60669-1, dotyczącej łączników do stałych instalacji elektrycznych domowych i podobnych, oraz normy IEC 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających w zastosowaniach niskonapięciowych.

Zastosowanie

Dzięki swojej uniwersalności, przycisk iPB-20-11 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest idealnym rozwiązaniem do:

• Zdalnego sterowania oświetleniem w układach z przekaźnikami bistabilnymi.
• Wyzwalania sygnałów dźwiękowych lub świetlnych w systemach ostrzegawczych.
• Realizacji funkcji start/stop w prostych układach sterowania silnikami lub wentylacją.
• Integracji z systemami inteligentnego budynku jako element wejściowy dla sterowników PLC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przycisk iPB-20-11 jest przystosowany do montażu na standardowej szynie symetrycznej DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone.

FAQ

• Czy przycisk posiada podświetlenie? Model iPB-20-11 w wersji podstawowej (A9E18033) jest przyciskiem bez podświetlenia LED.
• Jaki jest układ styków w tym modelu? Urządzenie posiada jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na jednoczesne załączanie jednego obwodu i rozłączanie drugiego.
• Czy można go stosować w instalacjach 230V? Tak, parametry znamionowe przycisku pozwalają na pracę w standardowych sieciach niskiego napięcia przy prądzie do 20A.
