Przycisk podwójny płaski/płaski zielony/czerwony samopowrotny LED plastikowy, Harmony XB5 | ZB5AW7A3740 Schneider Electric

Opis i Kluczowe Cechy

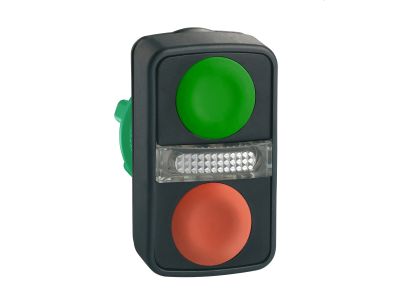

Przycisk podwójny z serii Harmony XB5 o numerze katalogowym ZB5AW7A3740 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się prostokątnym kształtem i wyposażone jest w dwa płaskie elementy sterownicze: zielony oraz czerwony, a także centralnie umieszczoną białą lampkę kontrolną LED. Mechanizm działania oparty jest na zasadzie samopowrotu (impulsu), co oznacza, że przycisk wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora.

• Wytrzymała konstrukcja: Plastikowa ramka wykonana z wysokiej jakości polimerów zapewnia doskonałą izolację elektryczną oraz wysoką odporność na działanie agresywnych środków chemicznych.
• Wysoki stopień ochrony: Certyfikat IP66 gwarantuje pełną pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na pracę w najtrudniejszych warunkach przemysłowych.
• Ergonomia i bezpieczeństwo: Wyraźna kolorystyka oraz płaski profil przycisków minimalizują ryzyko przypadkowego przełączenia i ułatwiają intuicyjną obsługę maszyn.
• Odporność mechaniczna: Produkt został zaprojektowany tak, aby wytrzymać intensywne wibracje oraz uderzenia, co jest kluczowe w środowisku zautomatyzowanych linii produkcyjnych.

Zgodność z Normami

Głowica przycisku Harmony XB5 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej przydatność do profesjonalnych zastosowań przemysłowych. Urządzenie spełnia wymagania dotyczące bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Szeroki zakres temperatur pracy, wynoszący od -40°C do aż 70°C, pozwala na montaż urządzenia zarówno w chłodniach, jak i w miejscach narażonych na wysokie temperatury technologiczne bez ryzyka utraty właściwości mechanicznych czy elektrycznych.

Zastosowanie

Dzięki swojej modułowej budowie i uniwersalnej średnicy montażowej 22 mm, przycisk ten znajduje szerokie zastosowanie w nowoczesnych systemach automatyki. Jest idealnym wyborem do:

• Sterowania pracą silników (Start/Stop) w układach napędowych.
• Interfejsów operatorskich w maszynach pakujących i przetwórczych.
• Paneli sterowniczych w przemyśle spożywczym i chemicznym, gdzie wymagana jest odporność na mycie pod ciśnieniem.
• Systemów infrastrukturalnych wymagających czytelnej sygnalizacji stanu pracy urządzenia za pomocą centralnej lampki LED.

Wskazówki Montażowe

Instalacja przycisku ZB5AW7A3740 jest szybka i intuicyjna dzięki systemowi montażu zatrzaskowego. Głowica jest w pełni kompatybilna ze standardowymi blokami styków oraz wspornikami Schneider Electric z serii Harmony XB5. Aby zapewnić optymalne działanie, należy:

• Przygotować otwór montażowy o znormalizowanej średnicy 22,5 mm.
• Osadzić głowicę w otworze, dbając o poprawne ułożenie uszczelki zapewniającej stopień ochrony IP66.
• Zatrzasnąć odpowiedni korpus z blokami styków (styki NO/NC dobierane zależnie od potrzeb aplikacji).
• W przypadku montażu w obudowach plastikowych, upewnić się, że moment dokręcania elementów mocujących jest zgodny z dokumentacją techniczną, aby uniknąć odkształceń ramki.

FAQ

• Czy przycisk zawiera w zestawie bloki stykowe? Prezentowany produkt to głowica przycisku podwójnego. Kompletne rozwiązanie wymaga dopasowania odpowiednich bloków styków oraz wspornika montażowego z serii XB5.
• Czy lampka kontrolna wymaga osobnego zasilania? Tak, centralna biała lampka kontrolna wymaga zastosowania bloku świetlnego LED o odpowiednim napięciu (np. 24V AC/DC lub 230V AC).
• Czy plastikowa ramka jest trwała? Tak, zastosowany plastik jest odporny na korozję i większość detergentów, co czyni go lepszym wyborem niż metal w środowiskach o dużej wilgotności lub narażeniu na chemikalia.
