Przycisk podświetlany żółty kryty Fi-22mm z samopowrotem 24V 1NO+1NC | XB4BW35B5 Schneider Electric

Opis i Kluczowe Cechy

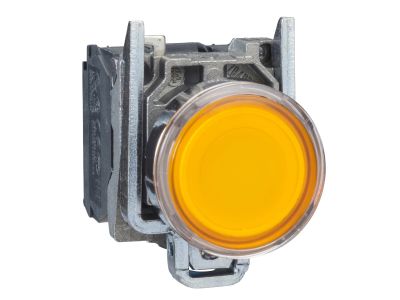

Przycisk podświetlany Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BW35B5 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się jaskrawym, żółtym (pomarańczowym) kolorem soczewki, który w połączeniu ze zintegrowaną diodą LED zasilaną napięciem 24V AC/DC, zapewnia doskonałą widoczność stanu pracy maszyny nawet w warunkach słabego oświetlenia lub z dużej odległości. Konstrukcja oparta na chromowanej metalowej ramce gwarantuje wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w ciężkim przemyśle maszynowym.

• Mechanizm samopowrotny: Przycisk działa w trybie chwilowym (sprężyna powrotna), co oznacza, że powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku.
• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne załączanie i rozłączanie niezależnych obwodów sterowania.
• Technologia LED: Zintegrowane źródło światła LED cechuje się długą żywotnością i niskim poborem prądu, eliminując potrzebę częstej konserwacji.
• Solidność wykonania: Metalowy korpus o średnicy montażowej 22 mm zapewnia stabilność osadzenia w pulpicie sterowniczym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem spełniania rygorystycznych międzynarodowych standardów bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego przydatność w ekstremalnych warunkach korozyjnych i wibracyjnych. Wysoki stopień ochrony IP66, IP67, IP69 oraz IP69K gwarantuje całkowitą pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą (czyszczenie parowe). Dodatkowo, zgodność z klasyfikacją Typ 4X według standardów NEMA potwierdza odporność na korozję i trudne warunki atmosferyczne.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do aż 70°C, przycisk XB4BW35B5 znajduje zastosowanie w różnorodnych gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Dzięki odporności na mycie wysokociśnieniowe (IP69K).
• Budowa maszyn i OEM: Idealny jako element interfejsu człowiek-maszyna (HMI) w panelach sterowniczych.
• Sektor morski i offshore: Odporność na trudne warunki środowiskowe i zasolenie.
• Systemy automatyki budynkowej: Wykorzystywany w rozdzielnicach wymagających czytelnej sygnalizacji świetlnej.

Wskazówki Montażowe

Instalacja przycisku jest intuicyjna dzięki modularnej budowie serii Harmony XB4. Urządzenie jest przystosowane do montażu w standardowych otworach o średnicy 22,5 mm. Podłączenie elektryczne realizowane jest za pomocą zacisków śrubowych, które zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalny kontakt elektryczny i uniknąć uszkodzenia gwintów. Modułowa konstrukcja pozwala na szybką wymianę bloku styków lub modułu LED bez konieczności demontażu całego napędu.

FAQ

• Czy dioda LED jest wymienna? Model ten posiada zintegrowaną diodę LED, co zwiększa niezawodność układu podświetlenia.
• Czy przycisk można stosować na zewnątrz budynków? Tak, dzięki stopniowi ochrony IP66/IP67 oraz szerokiemu zakresowi temperatur, przycisk jest w pełni przystosowany do pracy zewnętrznej.
• Jaki jest wymagany otwór montażowy? Przycisk jest dedykowany do standardowych otworów o średnicy 22 mm (z tolerancją do 22,5 mm).
• Czy produkt zawiera ramkę montażową? Tak, produkt jest dostarczany z chromowaną metalową ramką, gotową do osadzenia w panelu.
