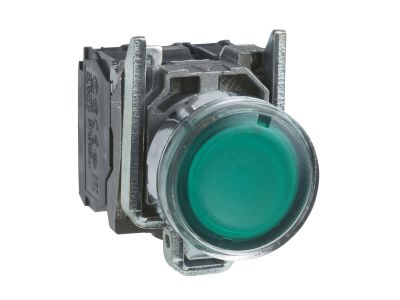

Przycisk podświetlany zielony kryty Fi-22mm z samopowrotem 220-240V 1NO+1NC | XB4BW33M5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk podświetlany Schneider Electric z serii Harmony XB4, o numerze katalogowym XB4BW33M5, to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się zielonym, krytym czołem z wbudowaną, energooszczędną diodą LED, która zapewnia doskonałą widoczność stanu pracy maszyny nawet w warunkach słabego oświetlenia lub z dużej odległości. Mechanizm powrotny (samopowrót) oparty na wytrzymałej sprężynie gwarantuje precyzyjne działanie i natychmiastową reakcję na nacisk operatora.

• Konstrukcja: Chromowana metalowa ramka zapewnia najwyższą odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w ciężkim przemyśle maszynowym.
• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na wszechstronne sterowanie obwodami pomocniczymi.
• Zasilanie: Zintegrowany moduł LED pracuje w szerokim zakresie napięcia od 220 V do 240 V prądu przemiennego (AC).
• Montaż: Standardowa średnica montażowa wynosząca 22 mm umożliwia łatwą integrację z istniejącymi pulpitami sterowniczymi i obudowami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem spełniania rygorystycznych międzynarodowych standardów bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w ekstremalnie trudnych warunkach korozyjnych. Wysoki stopień ochrony IP66, IP67, IP69 oraz IP69K gwarantuje całkowitą pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe. Dodatkowo, zgodność z Typem 4X według standardów NEMA potwierdza odporność na korozję i trudne warunki atmosferyczne.

Zastosowanie

Dzięki swojej pancernej budowie i szerokiemu zakresowi temperatur pracy (od -40°C do +70°C), przycisk XB4BW33M5 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy: Odporność na mycie pod wysokim ciśnieniem (IP69K).
• Sektor morski i offshore: Odporność na zasolenie i trudne warunki pogodowe.
• Automatyka maszynowa: Idealny jako element paneli sterowniczych w obrabiarkach, liniach montażowych i transporterach.
• Infrastruktura: Systemy sterowania oświetleniem, wentylacją i przepompowniami.

Wskazówki Montażowe

Instalacja przycisku jest intuicyjna dzięki modularnej budowie serii Harmony XB4. Montaż odbywa się w standardowym otworze o średnicy 22 mm. Przewody elektryczne należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapewnia trwałe połączenie odporne na poluzowanie pod wpływem wibracji. Dzięki zastosowaniu zacisków śrubowych, instalator ma pewność stabilnego styku elektrycznego dla przewodów o różnych przekrojach. Modularna konstrukcja pozwala na szybką wymianę bloku styków lub modułu LED bez konieczności demontażu całego korpusu.

FAQ

• Czy dioda LED jest wymienna? Tak, modularna konstrukcja serii XB4 pozwala na serwisowanie poszczególnych elementów, choć zintegrowana dioda LED cechuje się bardzo długą żywotnością.
• Czy przycisk nadaje się do montażu na zewnątrz? Tak, dzięki stopniom ochrony IP66/IP67/IP69K oraz szerokiemu zakresowi temperatur, urządzenie doskonale radzi sobie w warunkach zewnętrznych.
• Jakie jest główne przeznaczenie koloru zielonego? W standardach przemysłowych kolor zielony zazwyczaj sygnalizuje uruchomienie procesu, start maszyny lub stan bezpieczny.
