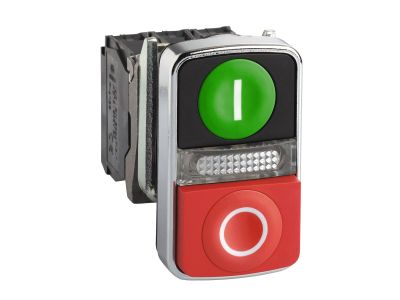

Przycisk podŚwietlany zielony kryty/czerwony wystający podświetlany dwuklawisz Fi22mm 1NO+1NC 240V | XB4BW73731M5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk podświetlany Schneider Electric z serii Harmony XB4, model XB4BW73731M5, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie integruje w sobie dwa niezależne przyciski: zielony kryty oznaczony symbolem „I” oraz czerwony wystający oznaczony symbolem „O”, co pozwala na intuicyjne sterowanie procesami start/stop przy użyciu tylko jednego otworu montażowego o standardowej średnicy 22 mm. Centralnie umieszczona biała lampka kontrolna zapewnia jasną sygnalizację stanu pracy urządzenia, co znacząco podnosi bezpieczeństwo i ergonomię obsługi.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co umożliwia jednoczesne załączanie i rozłączanie obwodów sterowania.
• Wytrzymałość mechaniczna: Chromowana metalowa ramka zapewnia wyjątkową odporność na uszkodzenia mechaniczne oraz korozję, co jest kluczowe w trudnych warunkach produkcyjnych.
• Mechanizm powrotny: Działanie impulsowe (sprężynowe) gwarantuje precyzyjną reakcję na nacisk operatora.
• Zasilanie podświetlenia: Przystosowany do pracy pod napięciem 240V, co eliminuje konieczność stosowania dodatkowych transformatorów w wielu standardowych układach automatyki.
• Szczelność: Wyjątkowo wysokie stopnie ochrony IP66, IP67, IP69 oraz IP69K gwarantują pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na wibracje i trudne warunki atmosferyczne. Zgodność z normami Typu 4X oraz rygorystycznymi wytycznymi dotyczącymi stopni ochrony IP (66, 67, 69, 69K) sprawia, że jest to komponent dopuszczony do pracy w sektorach o najwyższych wymaganiach higienicznych i technicznych. Modularna konstrukcja ułatwia integrację z istniejącymi systemami sterowania, zachowując pełną kompatybilność z globalnymi standardami przemysłowymi.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do aż 70°C, przycisk XB4BW73731M5 znajduje zastosowanie w ekstremalnych środowiskach. Jest idealnym wyborem dla:

• Przemysłu spożywczego i farmaceutycznego: Gdzie wymagane jest częste mycie maszyn pod wysokim ciśnieniem (IP69K).
• Sektora morskiego i offshore: Dzięki odporności na korozję i certyfikacji morskiej.
• Budowy maszyn (OEM): Pozwala na oszczędność miejsca na panelach sterowniczych poprzez zastąpienie dwóch osobnych przycisków jednym elementem dwuklawiszowym.
• Systemów automatyki budynkowej i przemysłowej: Gdzie wymagana jest czytelna sygnalizacja stanu pracy urządzenia.

Wskazówki Montażowe

Montaż urządzenia jest szybki i efektywny dzięki zastosowaniu standardowego otworu o średnicy 22 mm. Zaciski śrubowe zapewniają pewne połączenie elektryczne, minimalizując ryzyko poluzowania się przewodów pod wpływem wibracji. Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania śrub, aby zapewnić optymalny styk elektryczny bez uszkodzenia gwintów. Modularna budowa pozwala na łatwą wymianę bloków styków lub modułu podświetlenia bez konieczności demontażu całego korpusu z panelu, co znacząco skraca czas ewentualnych prac serwisowych i konserwacyjnych.

FAQ

• Czy przycisk jest odporny na działanie środków chemicznych? Tak, konstrukcja z chromowaną metalową ramką oraz wysokiej jakości tworzywami sztucznymi zapewnia dobrą odporność na wiele agresywnych substancji chemicznych stosowanych w przemyśle.
• Czy mogę zamontować ten przycisk w obudowie zewnętrznej? Tak, dzięki stopniowi ochrony IP66/IP67 oraz szerokiemu zakresowi temperatur pracy, przycisk doskonale nadaje się do montażu w kasetach sterowniczych narażonych na warunki atmosferyczne.
• Jakie jest napięcie zasilania lampki kontrolnej? Model ten jest przystosowany do pracy z napięciem 240V AC, co pozwala na bezpośrednie podłączenie do standardowych sieci sterowniczych bez dodatkowych zasilaczy.
